TGA2594-HM功率放大器的简述及特征引脚图

2025/12/5 10:56:24

浏览次数: 2

Qorvo的TGA2594-HM是基于Qorvo 0.15um GaN-on-SiC工艺制造的封装功率放大器。TGA2594-HM的工作频率为27至31 GHz，饱和输出功率为36.5 dBm，功率附加效率为25%，小信号增益为25 dB。

TGA2594-HM采用密封的22引线7x7 mm陶瓷QFN，设计用于印刷电路板的表面安装。该封装采用铜基，提供卓越的热管理。TGA2594-HM非常适合支持商业和军事应用。

两个射频端口都集成了隔直电容，完全匹配50欧姆。

TGA2594-HM功率放大器的简述及特征引脚图

无铅，符合RoHS标准。

特征

•频率范围：27-31GHz

•磅：PIN=14 dBm时为36.5 dBm

•PAE:25%连续波

•小信号增益：25 dB

•IM3:-35 dBc@25 dBm磅/音

•偏压：VD=20 V，IDQ=140 mA，VG=-3 V（典型值）

•包装尺寸：7 x 7 x 1.3毫米

应用

•军用卫星通信终端

•商用卫星通信终端

•点对点数字广播

•点对多点数字广播

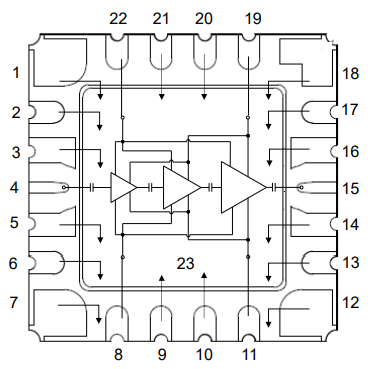

引脚配置图

如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
