TMS320F2803x 实时微控制器的简述及应用分析

2025/12/17 14:26:42
浏览次数: 2

C2000™ 32 位微控制器针对处理、感应和驱动进行了优化，可提高实时控制应用（如工业电机驱动器、光伏逆变器和数字电源、电动汽车和运输、电机控制以及感应和信号处理）的闭环性能。C2000 系列包括高级性能 MCU 和入门级性能 MCU。

F2803x 系列微控制器将 C28x 内核和控制律加速器 (CLA) 的性能与高度集成的控制外设整合到低引脚数的器件中。该系列器件的代码与基于 C28x 的旧版代码兼容，同时具有较高的模拟集成度。

一个内部稳压器实现了单电源轨运行。HRPWM 模块经过强化，可实现双边沿控制（调频）。增设了具有 10 位内部基准的模拟比较器，可直接进行路由以控制 PWM 输出。ADC 可在 0V 至 3.3V 的固定满量程范围内实施转换，支持 VREFHI/VREFLO 基准的比例运算。ADC 接口已针对低开销和延迟进行了优化。

应用

• 空调室外机

• 电梯门自动启闭装置驱动控制

• 直流/直流转换器

• 逆变器和电机控制

• 车载充电器 (OBC) 和无线充电器

• 自动分拣设备

• 纺织机

• 焊接机

• 交流充电（桩）站

• 直流充电（桩）站

• 电动汽车充电站电源模块

• 车辆无线充电模块

• 能量存储电源转换系统 (PCS)

• 微型逆变器

• 太阳能电源优化器

• 串式逆变器

• 交流驱动器控制模块

• 线性电机分段控制器

• 伺服驱动器功率级模块

• 交流输入 BLDC 电机驱动器

• 直流输入 BLDC 电机驱动器

• 工业交流-直流

• 三相 UPS

• 商用网络和服务器 PSU

• 商用通信电源整流器

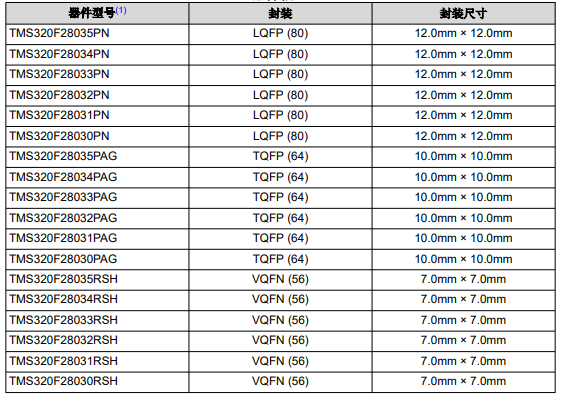

TMS320F2803x 实时微控制器的简述及应用分析
