LT3964 是一款带 I²C 接口的双路同步降压型 DC/DC 转换器，设计为恒流/恒压源，非常适合驱动 LED。其固定频率、峰值电流模式拓扑可在宽输入和输出电压范围内稳定工作。以地为参考的 FB 引脚不仅作为多种 LED 保护功能的输入端，还允许转换器以恒压方式运行。最大输出电流由外部电阻设定，输出电流放大器具有轨到轨共模范围。LT3964 通过 I²C 接口与微控制器通信，可读 LED 故障、写入 PWM 与模拟调光寄存器并设置故障屏蔽。I²C 提供的 PWM 调光比高达 8192:1。I²C 可编程的 CTRL 寄存器可设定外部 CTRL 引脚的增益及最大电流检测阈值，进一步实现模拟调光功能。
具备的特征
宽输入电压范围：4 V 至 36 V
两路独立 1.6 A / 40 V 同步降压通道
I²C 接口，支持内部 True Color PWM™ 调光（8192:1）、模拟调光及故障报告
1000:1 外部 True Color PWM 调光，10:1 外部模拟调光
集成 PMOS 开关驱动，用于 PWM 及输出断开
恒流调节精度 ±3 %
可调开关频率：200 kHz 至 2 MHz
支持频率同步，带时钟输出
可编程 OPENLED 保护及报告
短路保护及报告
可编程欠压锁定，带滞回
内部补偿
I²C 9 个独立器件地址可选

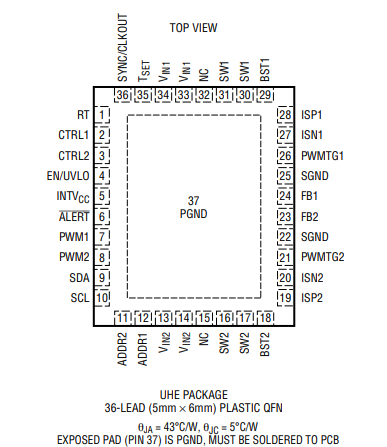

封装：5 mm × 6 mm 36 引脚 QFN
常见的应用
通用、工业、医疗和汽车照明
恒流恒压电源
