脉冲宽度调制（PWM）调光
PWM 可实现 LED 负载的高动态范围调光。采用 PWM 调光时，用一组占空比与目标 LED 电流成比例的脉冲序列来控制负载。在“ON”期间，芯片正常工作；在“OFF”期间，芯片停止开关。停止开关时，补偿节点呈高阻态，以最小化补偿电容电压的变化，从而缩短下一个“ON”到来时的瞬态建立时间。
此外，LT8356-1 还提供可选的负载断开功能。断开负载可显著加快关断速度，因为输出电容不再向负载续流；重新“ON”时瞬态建立也更短，输出电容状态受负载影响更小。若要使用外部负载断开，可把一颗 PMOS 与负载串联：PMOS 源极接 ISN 节点，漏极接 LED 负载，栅极接 PWMTG 引脚。PWMTG 电压将在 VISP 与 VISP–8.5 V（典型值）之间切换，以关断或导通该 PMOS。该配置适用于所有支持的功率级拓扑。
PWM 引脚支持两种调光模式：
外部 PWM：由微处理器等外部器件产生数字信号驱动 PWM 引脚。信号为高时芯片运行，为低时芯片停机，若用了外部 PMOS 则同时断开负载。PWM 接 INTVCC 或 VREF 可进入连续运行；接地则保持空闲。外部 PWM 可支持 <500 ns 的“ON”脉宽，在 100 Hz 下实现 20 000:1 的动态范围。为让 <1 µs、>0.5 A 的窄脉冲仍能快速开启并保证精度，需优化走线，尽量缩短到 LED 的电缆以减小寄生电感。
注意：LT8356-1 虽支持亚微秒级“ON”时间，但不支持 <0.3 µs 的极短“OFF”时间，因此应避免 CTRL、IADJ 及 PWM 引脚上出现负向毛刺。

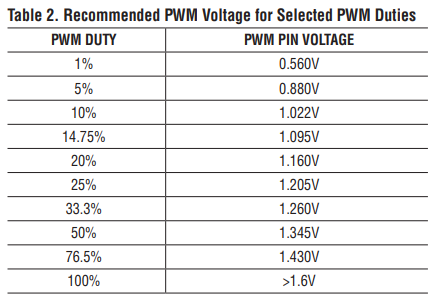

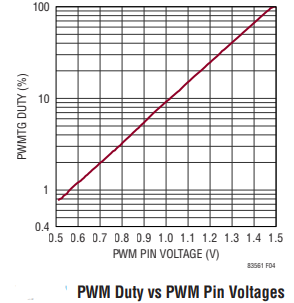

内部 PWM：PWM 引脚上的模拟电压决定 PWMTG 信号的占空比。内部 PWM 调光电压范围为 0.5 V–1.5 V。内部发生器把该电压转换成 7 位数字量，ADC 采用线性刻度，每码约 7.8 mV。每个 7 位码对应一个唯一占空比，且占空比按指数规律分布。具体电压-占空比关系见图 4，常用占空比推荐电压值见表 2。
