ADI(亚德诺)推荐型号LT3950的简单介绍

2025/12/19 10:58:15
浏览次数: 1

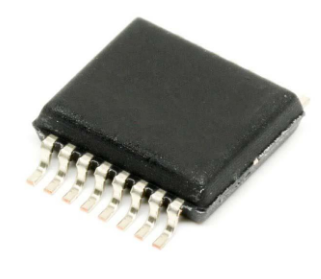

LT3950 是一款多拓扑 DC/DC 转换器，专门设计用于驱动高电流 LED。它包含 1.5A、60V DMOS 开关，并支持外部 PWM 调光 PMOS。LT3950 具有用于调光的内部 PWM 发生器，该发生器将模拟控制信号映射到用于定义 PWM 调光占空比的指数坐标系。使用指数坐标系定义占空比，可在大 LED 电流范围内保持调光分辨率。

ADI(亚德诺)推荐型号LT3950的简单介绍

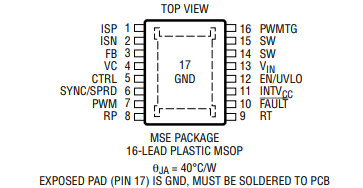

除了作为恒定电流源之外，LT3950 还提供输出电压调节。如果发生开路 LED 事件，可以用来防止损坏部件。可编程开关频率为提高效率或减小组件尺寸提供了设计灵活性。启用扩频频率调制，可降低 EMI。通过使用外部时钟驱动 SYNC/SPRD 引脚，也可以轻松地使开关频率同步。LED 电流可通过单个外部检测电阻进行编程，并可通过 CTRL 引脚上的模拟信号，将其从零调整至满量程。

ADI(亚德诺)推荐型号LT3950的简单介绍

具备的特征

• 可在升压、SEPIC、降压以及升降压模式下工作

• 128:1 内部指数刻度 PWM 调光

• 宽输入电压范围 (3V 至 60V)

• 1.5A、60V 内部开关

• 20000:1 100Hz 外部 PWM 调光

• ±2% LED 电流和输出电压调节

• 用于 PWM 调光的 PMOS 开关驱动器

• LED 短路/断路保护和指示

应用

• 显示器背光照明

• 汽车和航空电子设备照明

如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
