MAX9814 是一款低成本、高品质的话筒放大器，集成自动增益控制（AGC）和低噪声话筒偏置。芯片内部包含低噪声前置放大器、可变增益放大器（VGA）、输出放大器、话筒偏置电压发生器以及 AGC 控制电路。
低噪声前置放大器的固定增益为 12 dB；VGA 增益根据输出电压和 AGC 阈值在 20 dB 至 0 dB 之间自动调节。输出放大器提供 8 dB、18 dB、28 dB 三档可选增益。无压缩时，三级放大器级联后的总增益分别为 40 dB、50 dB 或 60 dB。
一个三态数字输入用于设定输出放大器增益；外部电阻分压器设定 AGC 阈值，单颗电容设定起控/释放时间；另一个三态数字输入设定起控与释放时间之比。AGC 保持时间固定为 30 ms。低噪声话筒偏置电压发生器可为大多数驻极体话筒提供偏置。

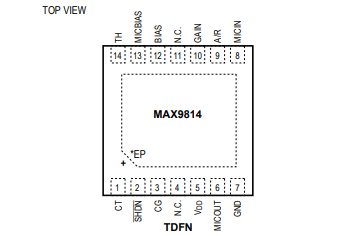

MAX9814 采用节省空间的 14 引脚 TDFN 封装，工作温度范围为 –40 °C 至 +85 °C。
特征
● 自动增益控制（AGC）
● 三种增益设置（40dB、50dB、60dB）
● 可编程攻击时间
● 可编程攻击和释放比
● 2.7V至5.5V电源电压范围
● 30nV/√Hz的低输入参考噪声密度
● 低THD：0.04%（典型值）
● 低功耗关机模式
● 内部低噪声麦克风偏置，2V
● 提供节省空间的14针TDFN（3mm x 3mm）包装
● -40°C至+85°C扩展温度范围
应用
● 数字照相机
● 数码摄像机
● PDAs
● 蓝牙耳机
● 娱乐系统（如卡拉OK）
● 双向沟通者
● 高品质便携式录音机
● IP电话/电话会议
