自动增益控制（AGC）

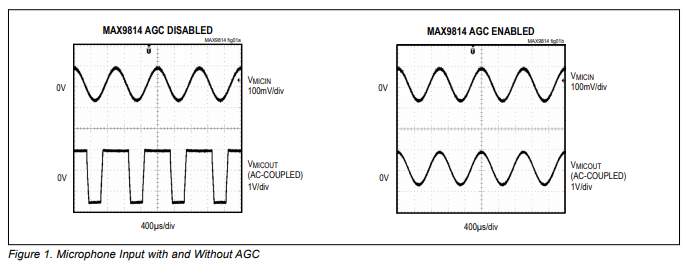

没有 AGC 的电路在输入增益过大时，输出会出现削顶失真。AGC 能在输入增益过高时防止输出削顶，从而彻底消除削波。图 1 展示了话筒输入信号过强时，有无 AGC 的对比效果。
MAX9814 的 AGC 工作原理如下：首先检测输出电压是否超过预设门限；一旦超限，便按设定的“起控时间”常数降低话筒放大器增益，以抑制过大的输出幅值。该过程称为“attack（起控）”。当输出信号幅值随后下降时，增益先保持一段短暂时间，再缓慢恢复到正常值；这段“先保持、再缓慢恢复”的过程称为“hold & release（保持与释放）”。
放大器对输入信号变化的响应速度由外部定时电容 Cct 和施加在 A/R 引脚的电压共同决定。AGC 门限可通过调整 VrH 来设定。增益衰减量随输入信号幅度变化，最大可达 20 dB。图 2 展示了一次输入突发脉冲超过预设门限后，输出的起控、保持与释放过程。
如果起控与释放时间设置得过快，增益会随信号动态快速起伏，容易产生所谓的“抽吸声”或“呼吸声”等可闻失真。为获得最佳效果，应根据音源类型调整 AGC 的时间常数。若主要音源为音乐 CD，建议采用 160 µs 的起控时间与 80 ms 的释放时间。音乐类应用通常比语音或影视内容需要更短的释放时间。
