HMC521A同相正交(I/Q)混频器的典型应用电路

2025/12/23 13:41:49
浏览次数: 0

应用信息

典型应用电路

HMC521A同相正交(I/Q)混频器的典型应用电路

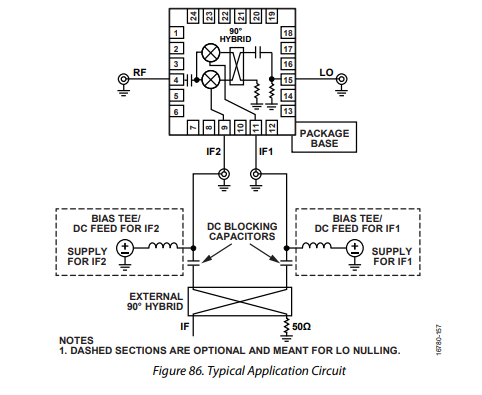

图 86 给出了 HMC521ALC4 的典型应用电路。HMC521ALC4 为无源器件，无需任何外部元件。LO 与 RF 引脚内部已做交流耦合；IFx 引脚内部为直流耦合。若应用无需直流工作，可在此端口外接串联电容进行直流隔离，电容值按所需中频范围选取。若需要 IF 直流工作，则不得超过“绝对最大额定值”表中给出的 IFx 源/灌电流额定值。

上变频时的边带选择

选用上边带：将 IF1 接混合器的 90° 口，IF2 接 0° 口；

选用下边带：将 IF1 接混合器的 0° 口，IF2 接 90° 口。

输入信号来自混合器的和口，差口接 50 Ω 端接。

下变频时的边带选择

低本振（上边带）：IF1 接混合器 0° 口，IF2 接 90° 口；

高本振（下边带）：IF1 接混合器 90° 口，IF2 接 0° 口。

输出信号取自混合器的和口，差口同样接 50 Ω 端接。
