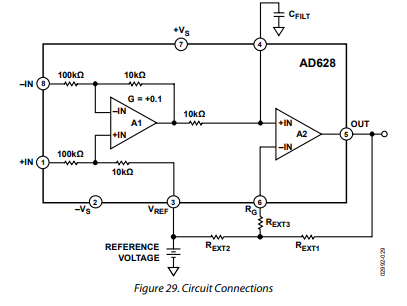

AD628 是一款“高共模电压差分放大器 + 用户可配置输出放大器”的组合器件。输入端先用精密 11:1 分压器把超过 120 V 的差模电压精确衰减；衰减后的信号送入差分放大器。芯片第 3 脚（VRer）为用户提供参考电压输入端。差分放大器的输出共模电压等于该参考脚电压。若想把内部“未固定”放大器设成增益模式，只需把第 3 脚接到外部增益电阻的一端，即可把输出共模电压设定在第 5 脚（OUT）。
差分放大器的输出在片内先串一只 10 kΩ 电阻（激光修调至 ±0.1 % 绝对精度），再连到输出放大器的同相输入端，并同时在第 4 脚（Crurr）引出。用户可在该脚与地之间：
并电容 → 构成低通滤波器；
串电阻 → 进一步降压；
接钳位电路 → 限制输出摆幅。
未固定放大器本身为高开环增益、低失调、低温漂运放，其同相输入端已内部接至上述 10 kΩ 电阻，两个输入端均对外开放。布线时把输入脚（第 1 脚 +IN、第 8 脚 –IN）紧邻电源脚（第 2 脚 –Vs、第 7 脚 +Vs）放置，使电源脚在交流意义上等效为地，从而在高频下仍保持输入阻抗平衡与优异的共模抑制能力。
