电压电平转换
在工业信号调理与控制系统中，通常要把远端的传感器或放大器与位于中央的控制模块连接起来。信号调理器的满量程输出电压可达 ±10 V，而如今的 ADC 或微处理器大多工作在单 3.3 V 或 5 V 逻辑电源下，因此必须把控制器的输入信号进一步“降压”并重新设定参考电位。
此外，不同地点之间的地电位很少兼容，电网的尖峰与浪涌还会在设备间形成具有破坏性的能量。AD628 同时解决了这两个问题：它先把具有破坏性的电压尖峰/浪涌衰减 10 倍，再把差分输入信号平移到所需的输出电压。

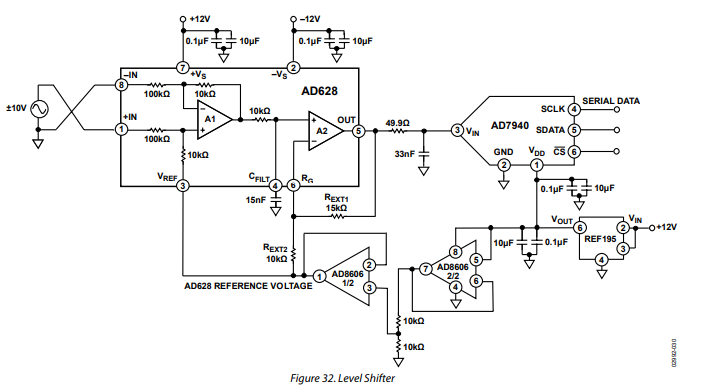

无论是电压驱动型还是电流环系统，都可用图 32 所示电路轻松完成转换。该电路能把各种极性、幅值的输入信号转换成单电源 ADC 可接受的电平。
如需调整输出共模电压，只需把第 3 脚（VREF）以及外部 10 kΩ 电阻的下端接到目标电压即可——输出共模电压即等于该参考电压。
