AD8418AWBRZ零漂移差分放大器的应用信息分析

2025/12/26 11:31:56
浏览次数: 18

电机控制

三相电机控制

AD8418A 非常适合用于三相电机应用中的电流监测。

其典型带宽为 250 kHz，可实现瞬时电流监测。此外，典型输入失调漂移仅为 0.1 μV/°C，意味着在不同温度下，两个电机相位之间的测量误差极小。

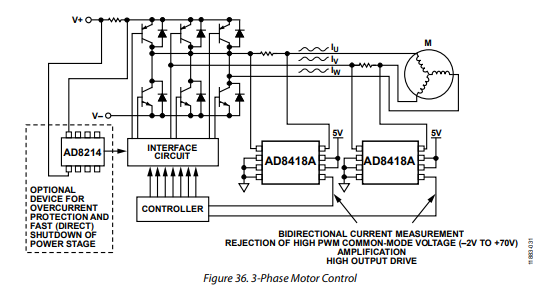

AD8418A 可抑制范围为 -2 V 至 +70 V（在 5 V 供电条件下）的 PWM 输入共模电压。通过监测电机相电流，可在任意时刻采样电流，并提供诊断信息，例如对地短路或对电池短路。请参考图 36，了解使用 AD8418A 进行典型相电流测量的配置方式。

AD8418AWBRZ零漂移差分放大器的应用信息分析

H 桥电机控制

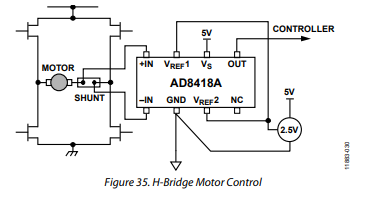

AD8418A 的另一个典型应用是作为 H 桥电机控制环路的一部分。在此类应用中，将分流电阻置于 H 桥的中点，可通过电机端的分流电阻准确测量双向电流（见图 35）。

AD8418AWBRZ零漂移差分放大器的应用信息分析

在此位置使用放大器和分流电阻，比使用接地参考运算放大器更为优越，因为在此类应用中，地通常不是一个稳定的参考电压。地参考的不稳定会导致使用简单接地参考运放时产生测量误差。

AD8418A 可在 H 桥切换、电机改变方向时，测量双向电流。其输出配置为外部参考的双向模式。

放大器，因为在此类应用中，地通常不是一个稳定的参考电压。地参考的不稳定会导致使用简单接地参考运放时产生测量误差。

AD8418A 可在 H 桥切换、电机改变方向时，测量双向电流。其输出配置为外部参考的双向模式。

如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
