AD7524M 是一款 8 位乘法型 D/A 转换器，由倒置 R-2R 梯形网络、模拟开关和数据输入锁存器组成。二进制加权电流在 OUT1 与 OUT2 两条总线之间切换，使梯形网络每一支路的电流保持恒定，不受开关状态影响。高阶位被译码后，通过 R-2R 网络的局部改动控制三个等权电流源。绝大多数应用只需外接一只运算放大器和一只电压基准即可工作。

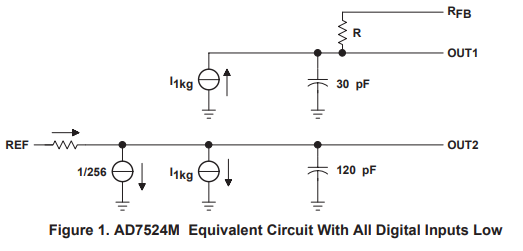

图 1 给出了所有数字输入为低电平时的等效电路。此时全部基准电流 Iref 被切换到 OUT2。电流源 1/256 表示流经 R-2R 网络终端电阻的恒定电流，而电流源 Ikg 代表流向衬底的漏电流。OUT1、OUT2 端的电容值随数字输入码而变：当所有输入为高时，关态开关电容（最大 30 pF）出现在 OUT2，开态开关电容（最大 120 pF）出现在 OUT1；全低时则相反，如图 1 所示。全高情况的分析与图 1 类似，只是 Iref 被切换到 OUT1。
AD7524M 与微处理器的接口通过数据总线以及 CS、WR 两个控制信号完成。当 CS 和 WR 均为低电平时，模拟输出随 DB0–DB7 数据总线上的活动而实时变化，此时输入锁存器透明，数据直接作用于模拟输出。当 CS 或 WR 任一信号变高后，DB0–DB7 上的数据被锁存，直到 CS 与 WR 再次回到低电平。若 CS 为高，则数据输入被禁止，WR 的状态无效。

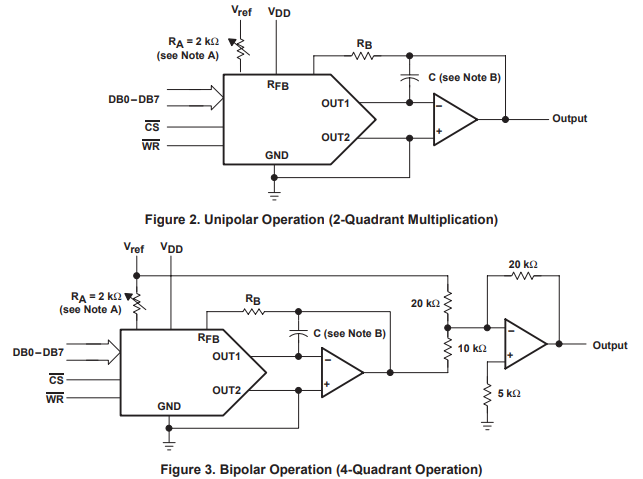

AD7524M 支持二象限或完整的四象限乘法运算。图 2 与图 3 分别给出了二象限和四象限乘法的典型接法；

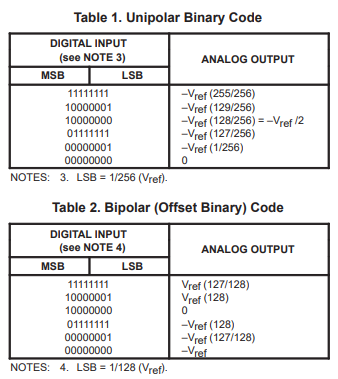

表 1 与表 2 分别汇总了单极性与双极性工作时的输入编码。
