ADA4805反馈型、轨到轨输出放大器操作原理——输入保护

2025/12/31 10:19:36
浏览次数: 1

输入保护

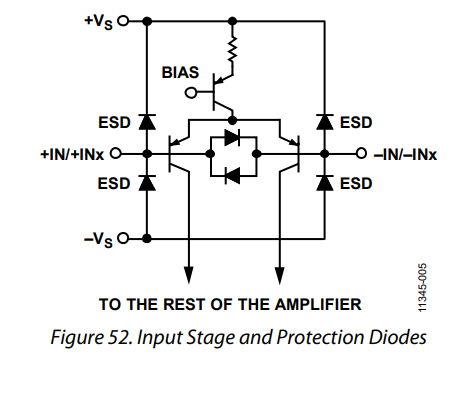

ADA4805-1 / ADA4805-2 具备完整的 ESD 保护，可承受 ±3.5 kV 人体模型和 ±1.25 kV 带电器件模型的 ESD 冲击，且性能不会降低。精密输入端通过在电源之间设置 ESD 网络，并在输入差分对管两端加二极管钳位实现保护，如图 52 所示。

ADA4805反馈型、轨到轨输出放大器操作原理——输入保护

在室温下，当差分电压超过约 1.2 V（125 °C 时为 0.8 V）时，钳位二极管开始导通。若输入端必须承受较大的差分电压，应将流过输入钳位的电流限制在 10 mA 以内。根据预期的差分过压幅度，在输入端串联合适的限流电阻即可实现保护。

当输入电压高于正电源 0.7 V 以上，或低于负电源 0.7 V 以下时，ESD 钳位结构也会导通。若预期会出现这种过压情况，同样必须把输入电流限制在 10 mA 以内。

如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
