亚德诺LTM2881数字隔离器芯片的简述及特征分析

2026/1/4 11:55:35
浏览次数: 0

LTM2881 是一款完整的电气隔离全双工 RS485/RS422 μModule（微模块）收发器，无需任何外部元件。单电源即可通过集成的隔离、低噪声、高效 5 V 输出 DC/DC 转换器为接口两侧供电。耦合电感与隔离电源变压器在线路收发器和逻辑接口之间提供 2500 VRMS 的隔离电压。该器件非常适合需要断开接地环路、允许较大共模电压变化的系统，可确保在高于 30 kV/μs 的共模瞬态下通信不中断。

最高数据速率为 20 Mbps（或限斜率模式 250 kbps）。发送数据 DI 与接收数据 RO 均采用事件驱动的低抖动处理。接收器具备 1/8 单位负载，单总线最多支持 256 个节点。逻辑电源引脚可方便地与 1.62 V–5.5 V 的不同逻辑电平接口，且与主供电电压无关。

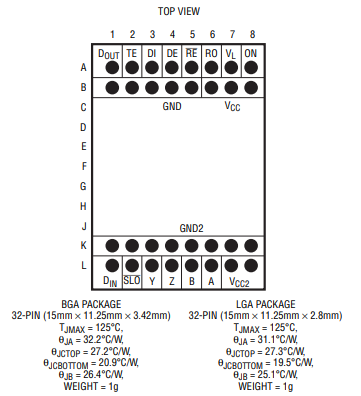

亚德诺LTM2881数字隔离器芯片的简述及特征分析

增强型 ESD 保护使该器件在收发器接口引脚与隔离电源之间可承受 ±15 kV（人体模型）冲击，在隔离栅与逻辑电源之间可承受 ±10 kV 冲击，无闩锁或损坏风险。

具备的特征

CSA组件验收通知5A

隔离直流电源：5V，最高200mA

不需要外部组件

20Mbps或低EMI 250kbps数据速率

高ESD：收发器接口上的±15kV HBM

高共模瞬态抗扰度：30kV/μs

集成可选120Ω终端

3.3V（LTM2881-3）或5.0V（LTM2881-5）操作

用于灵活数字接口的1.62V至5.5V逻辑电源引脚

最大连续工作电压：560VPEAK

高输入阻抗故障保护RS485接收器

限流驱动器和热关断

兼容TIA/EIA-485-A和PROFIBUS

内部故障条件下的高阻抗输出

低电流关断模式（<10µA）

通用CMOS隔离沟道

15mm×11.25mm BGA和LGA封装

常见应用

隔离RS485/RS422接口

工业网络

断开RS485接地回路

隔离PROFIBUS-DP网络
