关于亚德诺LTM2881数字隔离器的PROFIBUS应用解析

2026/1/4 13:24:00
浏览次数: 0

PROFIBUS 应用

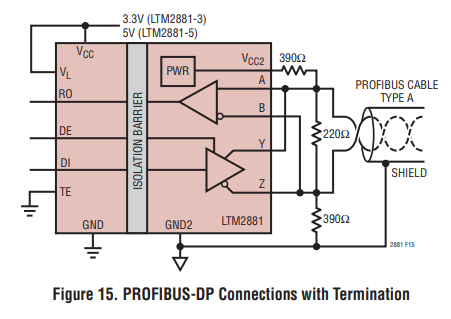

LTM2881 可用于需要隔离的 PROFIBUS-DP 网络。PROFIBUS 的标准端接方式与 RS485 不同，见图 15。若按此方式使用，应将内部终端电阻关闭（TE 接低电平）。图 15 中的 390 Ω 电阻为总线提供预偏置，使线路未被驱动时接收器输出保持高电平。由于 LTM2881 自带失效保护（fail-safe）接收器，无需额外预偏置电阻；也可通过 TE 引脚直接采用标准 RS485 端接。

关于亚德诺LTM2881数字隔离器的PROFIBUS应用解析

VCC2 为外部终端电阻提供隔离电源，如图 15 所示。在 PROFIBUS 应用中，建议不要再给 VCC2 挂其他负载，以保证驱动器输出摆幅符合规范。

如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
