TPS82150降压转换器 MicroSiP™ 模块的特征是什么？

2026/1/5 14:36:00
浏览次数: 0

1.概述

TPS82150 是一款 17 V 输入、1 A 输出的 MicroSiP™ 降压型电源模块，经优化可在极小的占板面积内实现高效率。该模块将同步降压转换器与电感集成于一体，简化设计、减少外围元件并节省 PCB 空间。其封装紧凑且厚度低，可通过标准 SMT 设备自动贴装。

器件在 2.0 MHz 标称开关频率下以脉宽调制（PWM）模式运行，以最大化效率；轻载时自动进入节能模式，静态电流仅 20 µA（典型值）。凭借 DCS-Control™ 拓扑，具备出色的负载瞬态响应和精准的输出稳压特性。

TPS82150降压转换器 MicroSiP™ 模块的特征是什么？

2.TPS82150降压转换器 MicroSiP™ 模块的特征是什么？

• 3.0mm x 2.8mm x 1.5mm MicroSiP™封装

• 输入电压范围：3.0V 至 17V

• 1A 持续输出电流

• DCS-Control™拓扑技术

• 在轻负载条件下实现高效率的省电模式

• 20µA 静态工作电流

• 0.9V 至 6V 可调节输出电压

• 可实现最低压降的 100% 占空比

• 电源正常输出

• 具有跟踪功能的可编程软启动

• 热关断保护

• 与 TPS82130 和 TPS82140 引脚对引脚兼容

• -40°C 至 125°C 的工作温度范围

• 使用 TPS82150 并借助 WEBENCH® 电源设计器创建定制设计方案

3.常见应用有哪些？

• 工业 应用

• 电信和网络 应用

• 固态硬盘

• 逆变电源

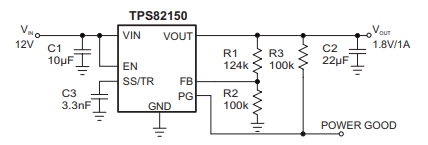

4.典型应用电路原理图

TPS82150降压转换器 MicroSiP™ 模块的特征是什么？
