BIAS 引脚工作原理
BIAS(偏置选择)引脚为需要在低于 20 MHz 时钟下运行 AD9260 的用户,提供了进一步降低功耗的灵活性。

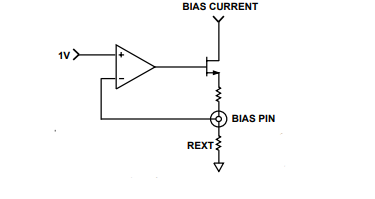

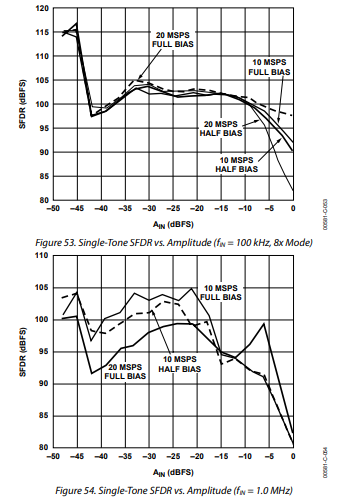

实现方法是通过调节芯片内部偏置电流,如上图所示。片内偏置放大器驱动一个源极跟随器,在外部电阻 R_ext 上强制建立 1 V 电压,从而设定整个偏置电流。该电流直接控制调制器放大器及 Flash 预放大器的工作电流。当 R_ext 取值较大时,内部放大器获得的偏置电流减小,导致其建立时间变长,因此必须降低时钟频率以保证稳定工作,功耗随之下降。性能折衷关系详见图 47 至图 54 的 characterization 曲线。

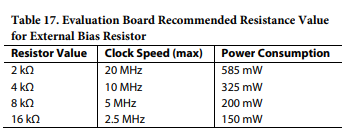

具体做法是在 AD9260 的 BIAS 引脚外接一只电阻,阻值按表 17 选择。

20 MHz 时钟时 R_ext 通常取 2 kΩ;时钟降低时,R_ext 按反比关系增大。由于 BIAS 为外部引脚,建议尽量减小其寄生电容,以防止偏置放大器出现不稳定。
