LTC7000 / LTC7000-1快速高边 N 沟道 MOSFET 栅极驱动器

2026/1/6 14:06:16

浏览次数: 0

1.概述

LTC7000 / LTC7000-1 是一款快速高边 N 沟道 MOSFET 栅极驱动器，可在高达 135 V 的输入电压下工作。芯片内部集成电荷泵，能将外部 N 沟 MOSFET 完全增强，使其无限期保持导通。

其强大的驱动能力可轻松驱动大栅极电容，且上升/下降时间极短，因此既适合高频开关应用，也适合对开通和/关断速度有要求的静态开关场合。

当内部比较器检测到开关电流超过预设阈值时，会发出故障标志，并在外部定时电容设定的一段延迟后关断 MOSFET。经过一段冷却时间，LTC7000 / LTC7000-1 将自动重试。

该器件采用热增强型 16 引脚 MSOP 封装。

2.具备哪些特征？

宽工作VIN：3.5V至135V（最大150V绝对值）

1Ω下拉，2.2Ω上拉，可实现35ns传播延迟的快速开启和关闭时间

用于100%占空比的内部充油泵

短路保护

可调电流跳闸阈值（LTC7000）

电流监测器输出（LTC7000）

自动重启定时器

明渠故障标志

可调开启速度

3.5V至15V的栅极驱动器电源

可调VIN欠压和过压锁定（LTC7000）

可调驱动器电源VCC欠压锁定

低关断电流：1µA

CMOS兼容输入

热增强型高压16引线MSOP封装

AEC-Q100符合汽车应用标准

3.常用于哪些应用中？

静态开关驱动器

负载和电源开关驱动器

电子阀驱动器

高频高压侧栅极驱动器

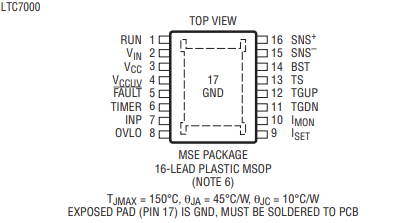

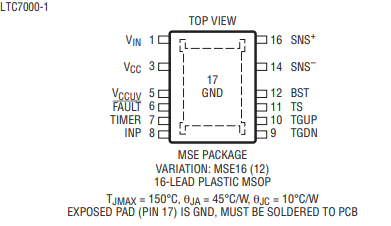

4.它的引脚配置是怎样的？
