1.概述
MAX2871 是一款超宽带锁相环（PLL），内部集成多个压控振荡器（VCO），可工作于整数-N 与分数-N 两种模式。配合外部参考源和环路滤波器，即可构成高性能频率合成器，可在 23.5 MHz 至 6.0 GHz 范围内合成任意频率，并保持出色的相位噪声与杂散性能。
器件通过多组覆盖 3000 MHz–6000 MHz 的内置 VCO，以及 1–128 级的输出分频器，实现超宽频率范围。芯片还提供两路差分输出驱动器，可独立编程，输出 –1 dBm 至 +8 dBm 的差分功率；两路均可通过软件或硬件控制静音。
MAX2871 采用 4 线串行接口控制，兼容 1.8 V 逻辑电平。封装为 5 mm × 5 mm、32 引脚、无铅且符合 RoHS 的 TQFN，工作温度范围 –40 °C 至 +85 °C。
相比 MAX2870，MAX2871 在功能、相位噪声等方面均有提升，且引脚与软件完全兼容。
2.优势与特性
输出二进制缓冲器/分频器扩展频率范围
· 分频比：1/2/4/8/16/32/64/128
· 覆盖 23.5 MHz – 6000 MHz
高性能鉴相鉴频器（PFD）与参考频率降低频谱噪声
· PFD 最高 140 MHz
· 参考频率最高 210 MHz
归一化带内相位噪声仅 –230 dBc/Hz，显著降低系统噪底贡献
支持手动/自动 VCO 选择，实现快速切换
输出相位复位与微调功能，便于多合成器同步
集成 7 位 ADC 的温度传感器，确保最佳 VCO 选择
周期滑步抑制与快速锁定功能，提升精度并缩短捕获时间
整个温度范围内保持 VCO 锁定，实现无 glitch 运行
双路差分可编程输出，最大化应用灵活性
3.常见应用
无线基础设施
测试与测量
时钟生成
微波无线电

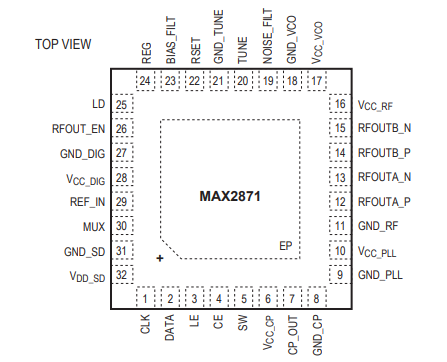

4.引脚配置图
