LT8608开关稳压器芯片的引脚配置功能分析

2026/1/8 14:50:39

浏览次数: 2

LT8608是一款紧凑型高效率、高速同步单芯片降压型开关稳压器，瞬态电流功耗仅为1.7µA。其引脚功能如下所示：

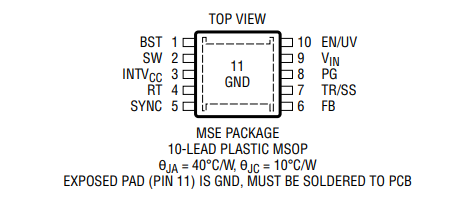

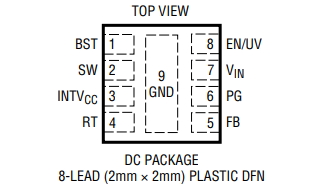

引脚配置图

引脚功能

BST

为顶侧功率开关提供高于输入电压的驱动电压。务必在 IC 旁边就近放置 0.1 µF 自举电容，且禁止在该脚串联电阻。

内部功率开关的输出节点。接电感和自举电容，PCB 上该节点面积应尽量小，以保证性能。

INTVcc

内部 3.5 V 稳压器旁路脚。内部功率驱动及控制电路均由此供电，最大输出电流 20 mA；电压范围 2.8 V–3.5 V。须用 ≥1 µF 低 ESR 陶瓷电容旁路到功率地，禁止外接负载。

在该脚与地之间接电阻设定开关频率。如需外部同步，电阻值应使 LT8608 频率 ≤ 最低同步输入频率。

SYNC（仅 MSOP 封装）

外部时钟同步输入。

接地：轻载低纹波 Burst Mode；

接时钟：同步至外部频率；

悬空：无扩频的跳脉冲模式；

接 INTVcc 或 3.2 V–5 V：带扩频的跳脉冲模式（此时静态电流升至数 mA）。

DFN 封装无此脚：LT8608 DFN 内部将 SYNC 接地；LT8608B DFN 内部悬空。

LT8608 以 0.778 V 为基准稳压。将反馈分压器抽头接至此脚。

TR/SS（仅 MSOP 封装）

输出跟踪与软启动脚。

TR/SS < 0.778 V 时，芯片强制 FB 等于 TR/SS 电压，实现跟踪；

TR/SS > 0.778 V 后，跟踪关闭，内部基准接管误差放大器。

内部 2 µA 上拉电流（来自 INTVcc）可供外接电容设定输出电压爬升速率。关断或故障时，内部 300 Ω MOSFET 将其拉低；若由低阻抗源驱动，需串电阻。DFN 封装无此脚，内部悬空。

电源良好开漏输出。当 FB 电压进入最终稳压值 ±8.5 % 以内且无故障时，PG 变高；只要 Vin > 3.2 V，PG 即有效，不受 EN/UV 状态影响。

Vin

为 LT8608 内部电路及顶侧功率开关供电。必须就近旁路：输入电容正端尽量靠近 Vin，负端尽量靠近 GND。

EN/UV

低电平关断，高电平使能。阈值带迟滞：上升 1.05 V，下降 1.00 V。不用关断功能时可直接接 Vin；亦可用外部电阻分压设定欠压锁定阈值。

GND

裸露焊盘脚。必须接输入电容负端并牢固焊在 PCB 上，以降低热阻。

如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
