1.概述
AD9979 是一款专为高速数字摄像机应用而设计的高度集成 CCD 信号处理器。其像素速率最高达 65 MHz，内部集成完整的模拟前端（含模数转换）和可编程时序驱动器。Precision Timing™ 内核可在 65 MHz 工作时，以约 240 ps 的分辨率精细调整高速时钟。
模拟前端包含黑电平钳位、相关双采样（CDS）、可变增益放大器（VGA）以及一片 65 MSPS、14 位模数转换器（ADC）。时序驱动器提供 CCD 所需的高速时钟驱动信号（RG、HL 及 H1～H4）。全部功能通过 3 线串行接口进行配置。
AD9979 采用节省空间的 7 mm × 7 mm、48 引脚 LFCSP 封装，工作温度范围为 −25°C 至 +85°C。
2.具备的特征
1.8V模拟和数字核心电源电压
具有-3 dB、0 dB、+3 dB和+6 dB增益的相关双采样器（CDS）
6 dB至42 dB 10位可变增益放大器（VGA）
14位65 MHz模数转换器
带可变液位控制的黑色液位夹
完整的片上定时发生器
Precision Timing™内核，分辨率为240 ps，工作频率为65 MHz
片上3V水平和RG驱动器
用于快门和系统支持的通用输出（GPO）
7毫米×7毫米，48导联LFCSP
内部LDO稳压器电路
3.常见应用
专业高清摄像机
专业/高端数码相机
广播摄像机
工业高速摄像机

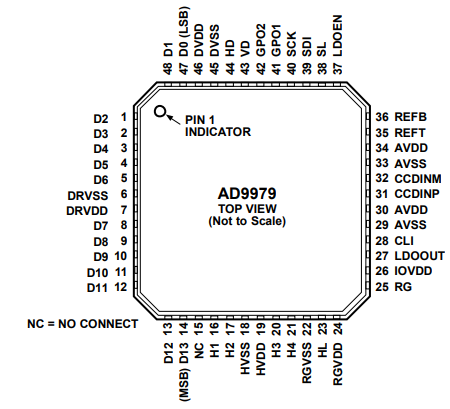

4.引脚配置信息
