什么是MX25L12833F串行NOR闪存？一文了解其基本信息！

2026/1/12 10:25:07

浏览次数: 0

MX25L12833F 是一款 128 Mb（16,777,216 × 8）串行 NOR Flash 存储器。当处于双线或四线 I/O 模式时，内部结构分别变为 67,108,864 位 × 2 或 33,554,432 位 × 4。

该芯片采用串行外设接口（SPI）及软件协议，在单线 I/O 模式下仅需 3 根信号线即可操作：时钟输入（SCLK）、串行数据输入（SI）和串行数据输出（SO）。片选信号 CS# 为低时启用对器件的串行访问。

双线读模式时，SI、SO 引脚变为 SIO0、SIO1，用于地址/哑元位输入与数据输出。

四线读模式时，SI、SO、WP#、RESET#（8 引脚封装）分别变为 SIO0、SIO1、SIO2、SIO3，同样负责地址/哑元位输入与数据输出。

MX25L12833F 的 MXSMIO（Serial Multi I/O）接口支持整芯片的连续读取操作。

发出编程/擦除命令后，内部自动执行编程/擦除及校验算法，可针对指定页、扇区或块进行操作。

编程可按字节、页（256 字节）或字单位执行。

擦除可按 4 KB 扇区、32 KB 块、64 KB 块或整片执行。

为便于用户使用，芯片内含状态寄存器，可通过读取 WIP（Write-In-Progress）位来查询编程或擦除是否完成。

此外，还提供高级安全功能以增强保护与保密性。

当 CS# 为高且器件空闲时，自动进入待机模式。

MX25L12833F 采用旺宏专有存储单元，可承受 100,000 次编程/擦除循环，仍能可靠保存数据。

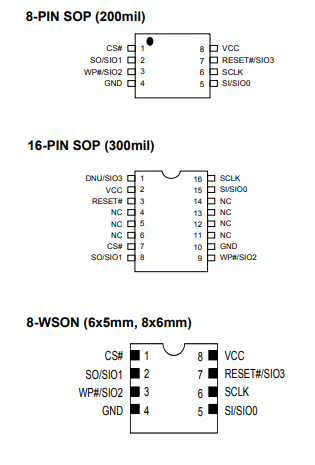

不同封装下的引脚配置图

什么是MX25L12833F串行NOR闪存？一文了解其基本信息！

如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
