DS18B20数字温度传感器的操作——测量温度解读

2026/1/12 10:33:49

浏览次数: 1

DS18B20数字温度计提供9位至12位摄氏温度测量，并具有非易失性用户可编程上下触发点的报警功能。

温度测量操作

DS18B20 的核心功能是直接输出数字温度的温度传感器。其分辨率可由用户配置为 9、10、11 或 12 位，分别对应 0.5 °C、0.25 °C、0.125 °C 和 0.0625 °C 的温度步进。上电默认分辨率为 12 位。

芯片上电后处于低功耗空闲状态。主器件必须发出“转换温度”命令 Convert T [44h] 才能启动温度测量与模数转换。转换结束后，温度数据被存入暂存器中的 2 字节温度寄存器，DS18B20 随即返回空闲状态。

若 DS18B20 由外部电源供电，主器件可在 Convert T 命令后发出“读时隙”，芯片会在转换期间回传 0，转换完成后回传 1。

若采用寄生电源供电，则无法使用这种通知方式，因为整个转换期间总线必须被强上拉拉高。

温度数据格式

DS18B20 输出的温度数据以摄氏度为单位已做校准；若需华氏度，必须另行查表或运行转换程序。

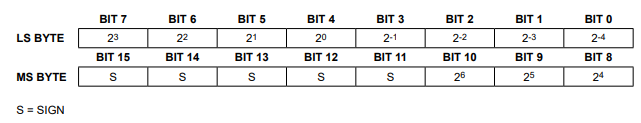

温度寄存器中的数据为 16 位符号扩展二进制补码（见图）。

DS18B20数字温度传感器的操作——测量温度解读

符号位 S 表示温度正负：S = 0 为正，S = 1 为负。

12 位分辨率时，温度寄存器所有位均有效；

11 位分辨率时，bit 0 未定义；

10 位分辨率时，bit 1 和 bit 0 未定义；

9 位分辨率时，bit 2、1、0 未定义。

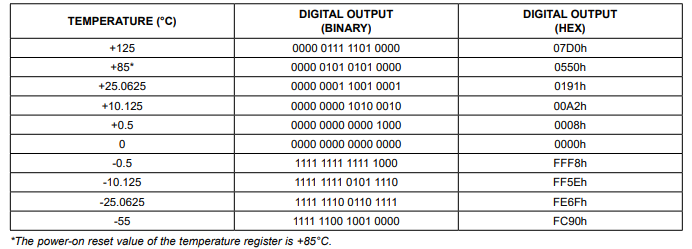

表 1 给出了 12 位分辨率下若干数字输出与对应温度值的示例。

DS18B20数字温度传感器的操作——测量温度解读
