FM17580通用非接触通讯芯片的简述、特点及典型应用图

2026/1/13 11:20:27
浏览次数: 5

FM17580是一款高度集成的工作在13.56MHz下的非接触通讯芯片，支持以下2种不同的工作模式。

支持符合ISO/IEC14443TypeA协议的读写器模式

支持符合ISO/IEC14443TypeB协议的读写器模式

并且同时提供了低功耗的快速发场功能，方便电池供电、需要低功耗工作、并且需要实时处理任意时刻会进入射频场的外部卡片的读写器设备。具有低电压、低功耗、驱动能力强、多接口支持、多协议支持等特点。适用于低功耗、低电压、低成本要求的非接触读写器应用。

具备的特点

支持ISO/IEC 14443 TypeA 读写器模式

支持ISO/IEC 14443 TypeB 读写器模式

读写器模式支持M1 加密

ISO14443 TYPEA 支持通讯速率106kbps，212kbps，424kbps

读写器操作距离可达50mm（取决于天线设计）

支持多种host 接口

SPI 接口最高10Mbps，PVDD 为1.7V 时最高5Mbps

Host 接口独立电源供电

64Byte 收发缓冲FIFO

中断输出模式灵活可配

两种低功耗模式

Soft powerdown 模式

Deep powerdown 模式（常温典型值50nA）

可编程定时器

内置振荡电路外接27.12MHz 晶体

宽电压工作范围2.5V~3.6V

射频发射驱动采用独立电源供电，最高可达5.5V

内置CRC 协处理器

可编程I/O 引脚

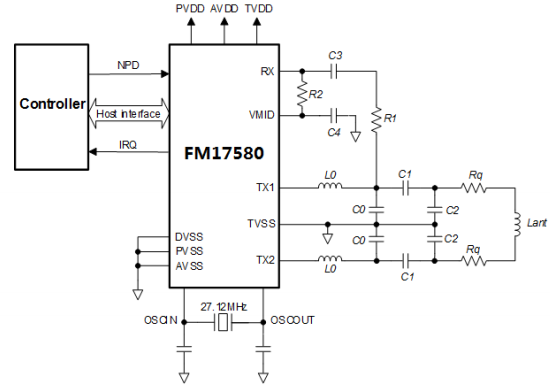

下面是基于FM17580的典型应用图

FM17580通用非接触通讯芯片的简述、特点及典型应用图

以上是关于其的一些相关信息，如有采购及选型需求，可联系兆亿微波电子元件商城。
