FM |复旦微FM24C16D可编程只读存储器的定义及特点封装引脚解析

2026/1/13 11:29:27
浏览次数: 0

FM24C16D 提供 16384 位串行电可擦可编程只读存储器（EEPROM），按 2048 个字、每字 8 位组织，并带有 128 位唯一标识码（UID）和 16 字节安全扇区。该器件经过优化，适用于对低功耗和低电压运行至关重要的多种工业与商业应用场景。

具备的特点

工作电压低：Vcc = 1.7 V 至 5.5 V

内部结构：2048 × 8 位

双线串行接口

施密特触发、滤波输入，抑制噪声

双向数据传输协议

兼容 1 MHz（2.5 V~5.5 V）与 400 kHz（1.7 V）

写保护引脚，实现硬件数据保护

16 字节页写模式（允许部分页写）

可锁定的 16 字节安全扇区

每颗芯片 128 位唯一 ID

自定时写周期（最大 5 ms）

高可靠性

– 擦写寿命：1,000,000 次

– 数据保存：40 年

封装形式（均符合 RoHS，无卤）：

PDIP8、SOP8、TSSOP8、TSOT23-5L、TDFN8、超薄 5 球 WLCSP

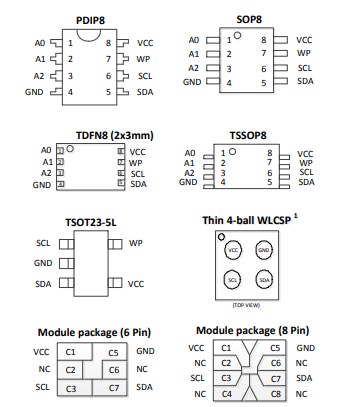

封装类型盘点

FM |复旦微FM24C16D可编程只读存储器的定义及特点封装引脚解析

FM |复旦微FM24C16D可编程只读存储器的定义及特点封装引脚解析

以上是关于其的一些相关信息，如有采购及选型需求，可联系兆亿微波电子元件商城。
