ADM13305 是一款双路电压监控器，用于同时监视两路电源，并在电压异常时向 DSP 或微处理器系统输出复位信号。
该系列共五种型号，均内置 1.8 V、2.5 V、3.3 V、5 V 多种欠压门限，另提供一路 0.6 V 可调输入选项：
ADM13305-18 / -25 / -33：两路门限均内部固定；
ADM13305-4 / -5：一路内部固定，一路通过外接电阻分压器可编程。
输入配置
器件通过 VDD 供电。为抑制噪声，建议在 VDD 与地之间就近放置 0.1 µF 旁路电容。
SENSEv 输入端对短暂电源毛刺具有抑制能力。未使用的 SENSEv 引脚不得浮空或直接接地，应将其接至高于对应阈值电压的电源。

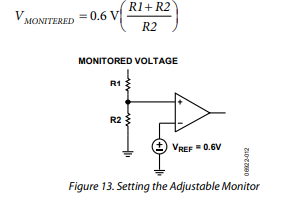

可调 SENSEv 输入的基准阈值为 0.6 V；若需监视更高电压，可按图 13 外接电阻分压网络。
复位输出
当 VDD ≥ 1.1 V 时，复位输出即保证处于正确状态。上电过程中，一旦 VDD 超过 1.1 V，RESET 立即被触发。
当被监视的两路电源均回升到各自阈值以上后，复位信号仍会在设定的超时周期内保持有效，然后才释放；若任一电源再次跌落至阈值以下，RESET 立即重新有效。
器件同时提供低有效推挽 RESET 和高有效推挽 RESET 两种输出。
看门狗定时器

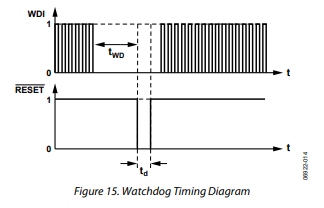

片内看门狗用于监控微处理器活动。每次在 WDI 引脚检测到上升或下降沿，定时器即被清零。若 1.6 s 的预设周期内无跳变，则 RESET 被触发（见图 15）。
微处理器必须在超时周期内翻转 WDI，否则视为代码跑飞，复位脉冲将其拉回已知状态。将 WDI 浮空即可关闭看门狗功能。
手动复位（MR）

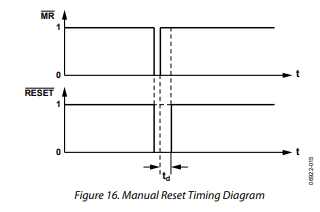

MR 引脚为低有效手动复位输入。MR 被拉低时，复位输出立即有效；MR 返回高电平后，复位仍维持整个超时周期才释放（见图 16）。
可在 MR 与地之间外接按键，供用户手动产生一次系统复位。
