LTM8056电源稳压器芯片应用信息——并行工作

2026/1/14 11:05:04

浏览次数: 0

应用信息——并行工作

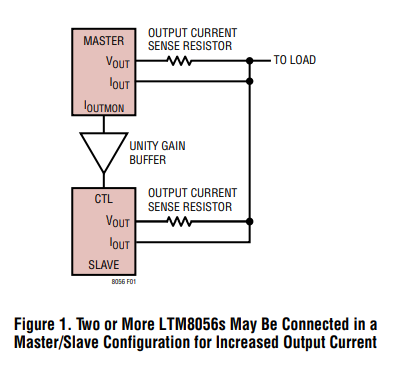

可将两片或多片 LTM8056 配置成“主-从”结构，以提供更大输出电流，如图 1 所示。每片 LTM8056 均带有 I 和 CTL 引脚：

I 输出 0 V–1.2 V 电压，正比于流经输出电流检测电阻的电流；

当 CTL 引脚电压低于 1.2 V 时，将限制该检测电阻上的电流。

把主模块的 I 接到从模块的 CTL，即可使两模块向负载提供相同电流（假设两者的输出电流检测电阻阻值相等）。

主-从设计步骤

仅在主模块上设置 FB 分压网络，按目标输出电压选取合适阻值；表 1 给出了常用输出电压的推荐值。

各从模块也接 FB 分压网络，但将其输出电压设定得略高于目标值。

在 V 与 I 之间接入合适的电流检测电阻。主、从使用相同阻值时，即可实现均流。

主模块 I 经单位增益缓冲器分别送至各从模块 CTL 引脚。缓冲器用于隔离 LTM8056 的输出阻抗与 CTL 引脚内部上拉。

把所有输出并联在一起。

注意：此结构并不要求输入端并联，因此可方便地用多路独立电源共同为同一重载供电。需确保每路输入源电压、电流均能满足功率需求。

并联运行时，应让所有 LTM8056 工作在断续模式（MODE 接 LL），防止电流从某一模块输出倒灌进另一模块。

某些场合也可让主模块强制连续（MODE 浮空）、从模块断续（MODE = LL），但此时输出电流可能倒灌回主模块输入端。

以上就是关于其型号相关信息，兆亿微波具有少部分LTM8056现货库存，如有采购需求，可直接联系兆亿微波客服。
