LTC1412 是一款 12 位、3 MSPS 的采样型模数转换器（ADC）。该高性能器件内置高动态范围采样保持电路和精密基准源。采用 ±5 V 供电时功耗仅 150 mW。±2.5 V 的输入范围针对低噪声和低失真进行了优化，大多数高性能运算放大器在此范围内也能发挥最佳性能，可直接耦合至模拟输入，无需额外的电平转换电路。出色的交流性能包括：在 1.5 MHz 奈奎斯特输入频率下，S/(N+D) 达 72 dB，SFDR 达 82 dB。
其独特的差分输入采样保持电路可在 40 MHz 带宽内采集单端或差分输入信号。60 dB 的共模抑制比允许用户通过差分方式从信号源测量，从而消除接地环路和共模噪声。
该 ADC 配有高速 12 位并行输出端口，转换结果无流水线延迟。独立的转换启动输入和转换状态信号（BUSY）便于与 FIFO、DSP 及微处理器连接。数字输出驱动器电源引脚支持直接连接 3 V 逻辑。
具备的特征
采样率：3Msps
72dB S/（N+D）和奈奎斯特处的82dB SFDR
±0.35LSB INL和±0.25LSB DNL（典型）
功耗：150mW
外部或内部参考操作
真差分输入抑制共模噪声
40MHz全功率带宽采样
±2.5V双极输入范围
无管道延误
28-引脚SSOP包
因此LTC1412采样型模数转换器（ADC）常被应用在电信、数字信号处理、多功能数据采集系统、高速数据采集、频谱分析、成像系统等应用中。
上述就是关于LTC1412模数芯片的基础信息，如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。

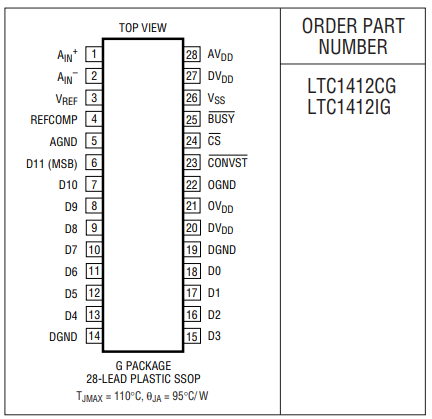

引脚配置信息
