LTC6804多单元电池堆监控器芯片的CoMM 命令分析

2026/1/16 10:49:36

浏览次数: 0

LTC6804 通过三条命令实现对外部 I²C 或 SPI 从机的通信：WRCOMM、STCOMM、RDCOMM。

WRCOMM 命令

向片上 COMM 寄存器写入 6 字节数据，末尾必须带 PEC。

若 PEC 校验失败，则在 CSB 拉高后 COMM 寄存器全部自动置 1。

STCOMM 命令

立即在 GPIO 端口上启动 I²C/SPI 通信。COMM 寄存器里预先存放 3 字节待发数据。

I²C 模式使用 GPIO4(SDA)、GPIO5(SCL)

SPI 模式使用 GPIO3(CSBM)、GPIO4(SDIOM)、GPIO5(SCKM)

命令发出后，在 CSB 保持低电平期间，每字节需提供 24 个时钟周期。例如发 3 字节，共 72 个时钟，结束后拉高 CSB。

通信过程中，从机返回的数据实时回写到 COMM 寄存器。

RDCOMM 命令

用该命令把 COMM 寄存器中的 6 字节接收数据+PEC 读回。

字节流控制

数据可按“3 字节一组”连续发送，GPIO 口在相邻 STCOMM 之间不会被复位。

若两条 STCOMM 间隔 > 2 s，看门狗超时，GPIO 恢复默认值。

I²C 主机细节

整个数据流只在开头发一次 START，结尾发一次 STOP。

中间每组 3 字节前可插 BLANK 码，字节后按需要发 ACK/NACK。

若某组 ICOMn[3:0] 指定 STOP，则发完 STOP 后 SDA/SCL 被拉高，剩余位忽略；若指定 NO TRANSMIT，则直接释放 SDA/SCL，同样忽略后续位——用于堆叠中某片无需通信的情况。

LTC6804多单元电池堆监控器芯片的CoMM 命令分析

SPI 主机细节

首字节前拉低 CSBM；中间组可据 FCOMn[3:0] 选择保持低或短暂拉高；最后一字节结束后拉高 CSBM。

若 ICOMn[3:0] 指定 CSBM HIGH 或 NO TRANSMIT，则立即释放 CSBM、SCKM、SDIOM，剩余位忽略。

上述就是关于LTC6804多单元电池堆监控器的CoMM 命令分析，如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。

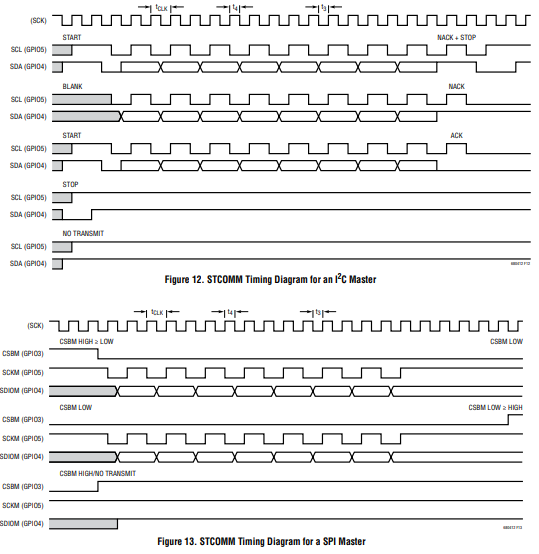

图 12、图 13 分别给出 I²C 与 SPI 模式下，STCOMM 后 24 个时钟周期的典型时序
