输入电容
LTM4630A 应接至低交流阻抗的直流源。
每一路输入建议放置 2 颗 22 µF 陶瓷电容，用于承受 RMS 纹波电流。
若输入源因长引线、长走线或源端电容不足而导致阻抗升高，可再并联 47 µF–100 µF 的贴片铝电解“大容量”电容；若已采用低阻抗电源平面，则无需该电解电容。
降压转换器的开关占空比可近似为
D =VOUT / VIN
忽略电感电流纹波时，每路输出的输入电容 RMS 电流可估算为
（式中 η% 为模块估计效率）
输出电容
LTM4630A 专为低输出纹波噪声和良好动态响应设计。
定义 C_OUT 为“大容量”输出电容，应选 ESR 足够低的钽电容、聚合物电容或陶瓷电容，以满足输出纹波与瞬态要求。
每路典型取值 200 µF–470 µF；若需进一步抑制纹波或动态尖峰，可额外加滤波。
附件表格中给出了不同输出电压与电容组合矩阵，在 4.5 A 负载阶跃下优化电压跌落与过冲，兼顾总等效 ESR 与总容量，并已考虑稳定性判据。
可使用 “Linear Technology μModule Power Design Tool” 做稳定性分析。
多相并联时，输出纹波随相数增加而降低。
如需测量环路稳定性，可在 VOUT 与 VOUTS 之间串 10 Ω–50 Ω 小电阻，注入扫频信号做伯德图；同理也可在 VOUT 与 DIFFP 之间串电阻进行测量。
上述就是关于LTM4630A开关稳压器的输入电容与输出电容分析，如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。

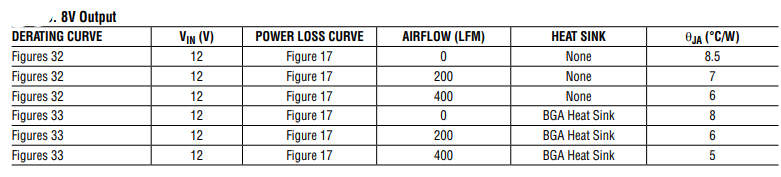

附件表格
