SPI 串行接口功能
ADRF6755 的 SPI 串行接口由 CS、SDI（SDI/SDA）、CLK（CLK/SCL）和 SDO 四个引脚组成：
CS：片选，用于总线上挂有多颗器件时选中本片。
CLK：外部输入的串行时钟，上升沿将数据移入/移出。
SDI：写数据输入，用于配置寄存器。
SDO：读数据专用输出，仅在读模式时有效。
芯片始终工作于从机模式，必须由外部提供同步时钟。

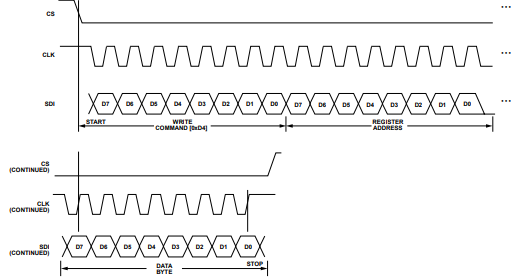

写操作（如图示例）
采用 24 位写命令：
– 第 1 字节：写命令 0xD4
– 第 2 字节：寄存器地址
– 第 3 字节：待写入数据
数据在 CLK 上升沿被锁存进寄存器。

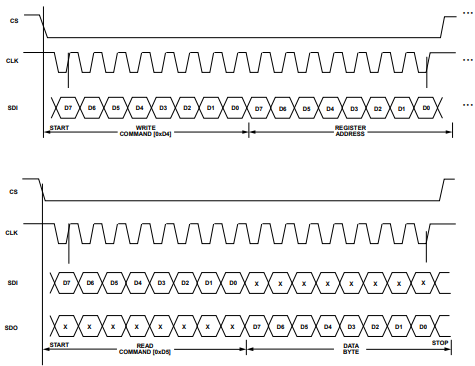

读操作（如图示例）
先发送 16 位“写”序列选中寄存器：
– 第 1 字节：写命令 0xD4
– 第 2 字节：寄存器地址
再次拉低 CS，发起 16 位“读”序列：
– 第 1 字节：读命令 0xD5
– 第 2 字节：返回所选寄存器的 8 位数据

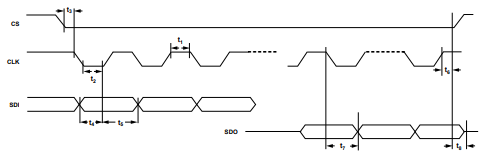

读写时序详情可见下图。
上述就是关于ADRF6755可编程衰减器SPI串行接口功能的相关信息，希望对你在选型及使用中有所帮助。
