AD9224模数转换器（ADC）的定义及亮点分析

2026/1/21 11:29:46

浏览次数: 0

AD9224 是一款单电源、单片 12 位 40 MSPS 模数转换器，内部集成高性能采样保持放大器（SHA）和电压基准。器件采用多级差分流水线架构，并带输出纠错逻辑，可在全温范围内保证 12 位精度且无失码。

AD9224 将低成本高速 CMOS 工艺与新颖架构相结合，在功耗和成本仅为传统双极方案一小部分的情况下，实现了同等的分辨率与速度。

输入特性

真差分输入结构，可灵活选择输入范围与共模偏移，也支持单端应用，便于与成像及通信系统接口。

动态性能优异，SHA 适用于多路复用系统（通道间满幅切换）或单通道超奈奎斯特频率采样。

应用领域

凭借宽输入带宽以及比以往单片方案更低的功耗和成本，AD9224 特别适合通信、成像和医疗超声等应用。

基准源

片内集成可编程基准；根据直流精度和温漂需求，也可选用外部基准。

时钟与数据格式

单路时钟输入控制所有内部转换周期。

数字输出为直接二进制码。

提供超量程（OTR）信号指示溢出，可与最高有效位（MSB）配合判断是上限还是下限溢出。

具有哪些亮点优势？

AD9224 采用极具成本优势的 CMOS 工艺制造，将高速精密模拟电路与高密度数字逻辑集成在同一芯片上。

完整单芯片解决方案

在 28 引脚 SSOP 封装内实现 12 位、40 MSPS 采样 ADC 功能。

低功耗

功耗仅 415 mW，远低于现有单片方案。

片内采样保持放大器（SHA）

输入可灵活配置为单端或差分模式。

超量程指示（OTR）

当输入信号超出量程时，OTR 输出位立即置位报警。

单电源供电

核心仅需 +5 V，简化系统电源设计；另设独立数字驱动电源引脚，可兼容 3 V 或 5 V 逻辑家族。

引脚兼容

与 AD9220、AD9221、AD9223、AD9225 系列 ADC 引脚完全兼容，便于升级替换。

AD9224模数转换器（ADC）的定义及亮点分析

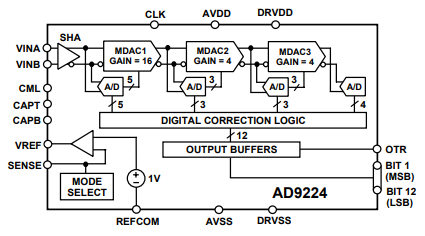

功能图
