AD9224 的输入结构非常灵活，可配置为单端或差分两种接口方式。
最佳工作模式、输入范围和接口电路取决于：
应用对性能的实际需求
可用的电源方案
例如：
大多数数据采集和成像系统采用直流耦合单端输入即可
许多需要直流耦合以实现正确解调的通信应用，也可利用 AD9224 优异的单端失真性能
输入摆幅应同时满足：
系统动态指标
驱动运放的头寸要求
差分模式（交流或直流耦合）在宽频带内可获得最佳 THD 与 SFDR，适用于对频谱纯度要求最高的场景（如直接 IF 采样）。
单端操作要点：
VINA 交流/直流耦合至信号源
VINB 偏置在对应中量程码转换的电压
如需信号反相，只需交换 VINA 与 VINB
差分操作要点：
VINA 与 VINB 同时被驱动，信号等幅反相
优势：
信号摆幅小，对源端线性度要求降低
摆幅小，可选头寸更宽松的运放
显著抑制偶次谐波
利用共模抑制提高抗噪能力
保护注意事项：

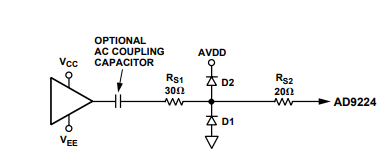

与大多数 IC 一样，输入若超过电源限值会触发内部寄生二极管，产生瞬态电流。下图给出一种简单的单端钳位方案：两只串联电阻 + 两只二极管，交流耦合时可再加隔直电容。增大串联电阻可限制 D1/D2 的故障电流，但需评估对性能的影响；差分输入时可在每路均使用类似钳位电路。注意二极管自身可能引入非线性，选型与验证务必仔细。
