ADV7182 可自动检测并将符合全球 NTSC、PAL 和 SECAM 标准的标准模拟基带视频信号转换为 4:2:2 分量视频数据流。该视频数据流兼容 8 位 ITU-R BT.656 接口标准。
外部 HS、VS 和 FIELD 信号可为 LCD 控制器及其他视频 ASIC 提供时序基准。其精确的 10 位模数转换可为消费应用提供专业级视频性能，实现真正的 8 位数据分辨率。模拟视频输入端支持单端、伪差分和全差分复合视频信号，以及 S-Video 和 YPbPr 分量信号，可兼容广泛的消费类和汽车视频源。
ADV7182 配合外部分压电阻可提供 4 V 的共模输入范围，从而消除视频线路上存在的大信号共模瞬变。无需外部放大电路即可实现高达 80 dB 的共模抑制（CMR）。
片内 AGC 与钳位恢复电路可将输入视频信号的峰峰值放大至 ADV7182 模拟输入引脚所需的 1.0 V；也可被旁路以使用手动设置。标准交流耦合电容即可保护 ADV7182 免受“对电池短路”（STB）事件的损害。
ADV7182 通过两线串行双向端口（兼容 I²C）进行配置，采用 1.8 V CMOS 工艺制造。单芯片 CMOS 结构在确保更高功能集成度的同时降低了功耗。
器件采用节省空间的 LFCSP 表面贴装、RoHS 兼容封装。提供汽车级版本（−40 °C 至 +105 °C），适用于汽车应用；亦有工业级版本（−40 °C 至 +85 °C），适用于工业场景。
ADV7182 是一款多功能单芯片多制式视频解码器，可自动识别 PAL、NTSC 和 SECAM 标准的复合、S-Video 和分量视频信号，支持单端或差分复合信号输入，特别适合车载应用。它将上述模拟视频格式转换为 8 位 ITU-R BT.656 数字视频流，可无缝连接各类 MPEG 编码器、编解码器、移动视频处理器以及 ADI 公司的数字视频编码器（如 ADV7391）。外部 HS、VS、FIELD 信号为 LCD 控制器和其他视频 ASIC 提供同步时序。

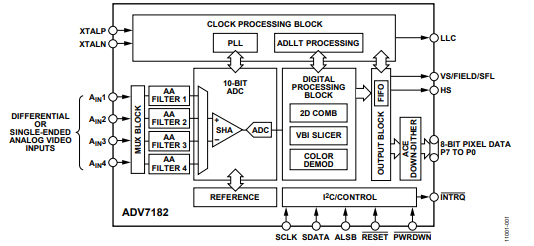

ADV7182功能图
