三个方面认知亚德诺AD7693模数转换器（ADC）

2026/1/22 11:36:41

浏览次数: 2

一、定义

AD7693 是一款 16 位逐次逼近型模数转换器（ADC），采用单电源 VDD 供电。芯片集成低功耗、高速、无失码的 16 位采样 ADC，内置转换时钟和多功能串行接口。基准电压 VREF 由外部提供，最高可设至 VDD。

在 CNV 上升沿，器件对 IN+ 与 IN– 引脚之间的电压差进行采样；两引脚电压以 VREF/2 为中心，反相摆动于 0 V 与 VREF 之间。功耗与吞吐速率成线性关系。

通过 SDI 输入，兼容 SPI 的串行接口支持在单根 3 线总线上级联多颗 ADC，并可提供可选的忙状态指示。芯片使用独立的 VIO 供电，可与 1.8 V、2.5 V、3 V 或 5 V 逻辑兼容。

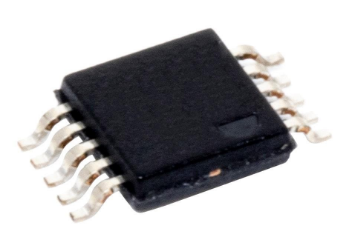

AD7693 采用 10 引脚 MSOP 封装，工作温度范围 −40 °C 至 +85 °C。

二、具备的特征

• 16位分辨率、无失码

• 吞吐速率：500 kSPS

• INL/DNL：典型值±0.25 LSB，最大值±0.5 LSB（FSR的±8 ppm）

• 动态范围：96.5 dB

• 信纳比(SINAD)：96 dB(1kHz)

• 总谐波失真(THD)：-120 dB(1 kHz)

• 真差分模拟输入范围：±VREF 0 V至 VREF（两个输入上的VREF均可高达VDD）

三、常见应用

电池供电设备

数据采集

地震数据采集系统

数字视频管理系统

仪器仪表

医疗器械
