AD9864中频数字化子系统与 DSP 的接口分析

2026/1/23 11:27:40
浏览次数: 3

AD9864是一款通用中频子系统，可对信号带宽范围为6.8 kHz至270 kHz的低电平10 MHz至300 MHz中频输入进行数字化处理。AD9864的信号链包括一个低噪声放大器(LNA)、一个混频器、一个带通Σ-Δ型模数转换器(ADC)以及一个具有可编程抽取系数的抽取滤波器。

与 DSP 的接口

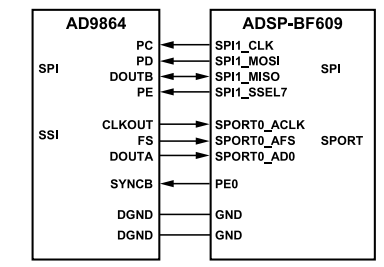

AD9864 可直接与 Analog Devices 的可编程数字信号处理器（DSP）相连。下图以 Blackfin® 系列（如 ADSP-BF609）为例：

该系列 16-bit DSP 针对低功耗通信应用优化，具备动态电源管理，非常适合便携式无线产品。

全家族代码兼容，兼具高性能、低功耗和微控制器式易用指令集。

AD9864中频数字化子系统与 DSP 的接口分析

如上图所示：

AD9864 的同步串行接口（SSI）把接收数据流送到 DSP 的串行口（SPORT）。

芯片设置与寄存器编程通过 DSP 的 SPI 端口完成；使用独立片选线（SEL），一个 SPI 口即可对多片 AD9864 进行读写。

相关 DSP 驱动代码可在 AD9864 产品页面下载。
