从三个方面简单了解ADAU1361低功耗、立体声音频编解码器

2026/1/23 11:31:36

浏览次数: 1

一、定义

ADAU1361 是一款低功耗立体声音频编解码器，在 1.8 V 模拟供电下仅需 14 mW 即可实现 48 kHz 立体声录放。其立体声 ADC 与 DAC 支持 8 kHz–96 kHz 采样率，并内置数字音量控制，非常适合电池供电的音频及语音应用。

录音通路集成麦克风偏置电路，提供 6 路输入，可在 ADC 前混音或选择旁路；并支持立体声数字麦克风输入。

芯片内置 5 路大功率输出驱动器（2 路差分 + 3 路单端），可驱动立体声耳机、听筒或其他换能器，支持交流耦合或免电容架构，所有模拟输出均带独立细调电平控制，输出混音级可实现灵活音频路由。

控制接口支持 I²C 与 SPI；音频串行总线可配置为 I²S、左对齐、右对齐及 TDM 模式。可编程 PLL 支持 8 MHz–27 MHz 任意整数或分数主时钟，产生所有标准音频时钟。

二、具备的特征

24-位立体声音频ADC和DAC：信噪比>98 dB

采样率从8kHz到96kHz

低功耗：7 mW记录，7 mW播放，48 kHz，1.8 V

6 模拟输入引脚，可配置为单端或差分输入

灵活的模拟输入/输出混频器

立体声数字麦克风输入

模拟输出：2个差分立体声、2个单端立体声、1个单声道耳机输出驱动器

PLL支持8 MHz至27 MHz的输入时钟

模拟自动电平控制（ALC）

麦克风偏置参考电压

模拟和数字输入/输出：1.8 V至3.65 V

数字音频串行数据I/O：立体声和时分复用（TDM）模式

软件可控无点击静音

软件断电

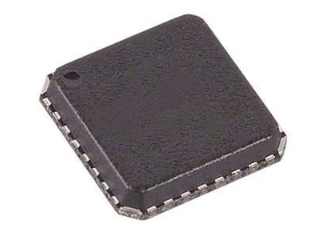

32-引线，5mm×5mm LFCSP

−40工作温度范围为°C至+85°C

三、常见的应用

智能手机/多媒体手机

数码静态相机/数码摄像机

便携式媒体播放器/便携式音频播放器

手机配件产品
