HFHKI-3500+微型低温共烧陶瓷（LTCC）高通滤波器的简单分析

2026/1/28 10:48:37
浏览次数: 0

Mini-Circuits的HFHKI-3500+是一种微型低温共烧陶瓷（LTCC）高通滤波器，通带为3.9至12.5 GHz，支持各种应用。由于其坚固的单片结构，该型号在宽带上提供了0.9 dB的典型插入损耗。该滤波器采用1008陶瓷小尺寸封装，是密集信号链PCB布局的理想选择，可以补充MMIC的尺寸和性能。LTCC制造工艺确保了最小的射频性能变化，同时提供了一种非常适合高湿度和高温极端环境的产品。

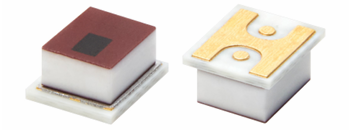

HFHKI-3500+微型低温共烧陶瓷（LTCC）高通滤波器的简单分析

具备的特征？

典型低插入损耗。0.9分贝

典型通带回波损耗。13分贝

阻带抑制，典型。67分贝

1008表面安装占地面积

功率处理：6 W

屏蔽结构

常见的应用？

5G基站

雷达、电子战、电子对抗防御系统

测试和测量设备

电信和宽带无线系统

点到点链路

通过上述信息可以了解到HFHKI-3500+高通滤波器的低插入损耗性以及应用范围，从而可以有效的对其进行选型、调配、使用。
