HFHKI-2000+陶瓷（LTCC）高通滤波器的定义及制造工艺分析

2026/1/28 10:54:20
浏览次数: 1

Mini-Circuits的HFHKI-2000+是一种微型低温共烧陶瓷（LTCC）高通滤波器，通带为2.1至9.5 GHz，支持各种应用。由于其坚固的单片结构，该型号在宽带上提供了0.7 dB的典型插入损耗。该滤波器采用1008陶瓷小尺寸封装，是密集信号链PCB布局的理想选择，可以补充MMIC的尺寸和性能。LTCC制造工艺确保射频性能变化最小，同时提供非常适合高湿度和高温极端环境的产品。

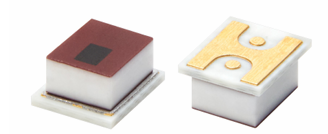

HFHKI-2000+陶瓷（LTCC）高通滤波器的定义及制造工艺分析

那么什么是LTCC制造工艺呢？

LTCC（低温共烧陶瓷）制造工艺是一种用于生产高密度三维电子基板和集成模块的关键技术，其核心在于将陶瓷材料与金属导体在相对较低的温度下共烧成型。

HFHKI-2000+高通滤波器都具备哪些特征？

典型低插入损耗。0.7分贝

典型通带回波损耗。18分贝

阻带抑制，典型。72分贝

1008表面安装占地面积

功率处理：6 W

屏蔽结构
