ADL5561 是一款低噪声、低功耗的全差分放大器/ADC 驱动器，采用 3.3 V 电源供电。它提供三种增益选项（6 dB、12 dB 和 15.5 dB），无需外部电阻，并具有宽带宽特性：6 dB 时为 2.6 GHz，12 dB 时为 2.3 GHz，15.5 dB 时为 2.1 GHz。差分输入阻抗在 6 dB 时为 400 Ω，12 dB 时为 200 Ω，15.5 dB 时为 133 Ω。差分输出阻抗为 10 Ω，输出共模调节电压范围为 1.25 V 至 1.85 V。

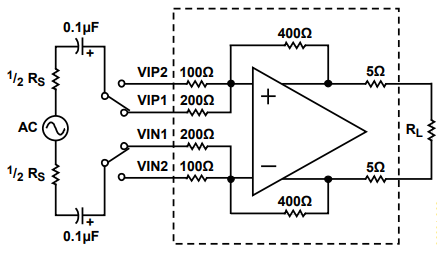

基本结构图
ADL5561 由一个全差分放大器组成，内部集成了反馈和前馈电阻。每个输入端的两个前馈电阻使这款引脚可编程放大器可配置为三种不同的增益设置：6 dB、12 dB 和 15.5 dB。
该放大器设计用于提供高差分开环增益和输出共模电路，使用户能够通过 VCOM 引脚改变共模电压。该放大器设计用于在频率高达并超过 300 MHz 时提供卓越的低失真性能，同时具备低噪声和低功耗特性。在 3.3 V 电源供电、40 mA 工作电流下实现了低失真和低噪声。
ADL5561 在输入/输出耦合方面非常灵活。它可以在指定的输入和输出共模电平内进行交流耦合或直流耦合。器件的输入可配置为单端或差分模式，且失真性能相似。由于输入和输出之间存在内部连接，为获得最佳失真性能，输出共模电压应保持在 1.25 V 和 1.85 V 之间。
对于直流耦合输入，为获得最佳失真性能，输入共模电压应在 1 V 和 2.3 V 之间。该器件已使用 2 V p-p 输入至 200 Ω 负载进行特征化测试。如果输入采用交流耦合，当不使用外部电路时，输入和输出共模电压均设置为 VCC/2。ADL5561 提供由 VCOM 设置的输出共模电压，允许直接驱动 ADC 而无需外部元件（如变压器或交流耦合电容），前提是放大器的 VCOM 在 ADC 的 VCOM 范围内。对于直流耦合要求，在所有三种增益设置下，输入 VCM 必须由 VCOM 引脚设置。
