HMC994APM5E分布式宽带功率放大器的操作理论分析

2026/1/29 14:03:55
浏览次数: 0

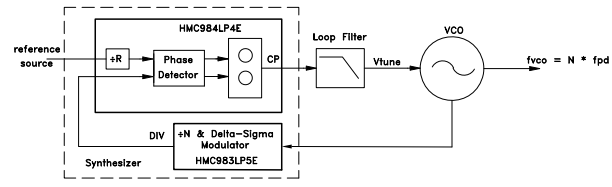

HMC984LP4E 功率放大器的主要目标应用是与 HMC983LP5E 配合使用，如下图所示。

HMC994APM5E分布式宽带功率放大器的操作理论分析

这两个组件共同构成一个高性能、低噪声、超低杂散发射的小数N分频频率合成器。将这两个组件分开是为了最大化它们之间的隔离度，并最小化所有锁相环(PLL)中存在的共模失真和调制副产物。精心的IC设计和两个组件之间增加的隔离度，最终实现了高性能、高光谱效率的锁相环，具有极低的杂散发射。

HMC984LP4E 是一款高性能低噪声鉴相器和电荷泵。它由以下主要功能模块组成：

参考/晶体缓冲器

参考路径'R'分频器

差分相位/频率检测器

5V电荷泵

两个锁定检测电路

串行端口接口
