简单从三个方面了解MP4462芯源开关稳压器芯片

2026/1/30 9:59:28

浏览次数: 0

一、定义

MP4462 是一款高频降压开关稳压器，内部集成高侧高压功率 MOSFET。它提供 3.5A 输出电流，采用电流模式控制，可实现快速环路响应和简易的环路补偿。

3.8V 至 36V 的宽输入电压范围适用于多种降压应用，包括汽车输入环境。120μA 的工作静态电流使其可用于电池供电应用。

通过在轻载条件下降低开关频率，以减少开关损耗和栅极驱动损耗，从而在宽负载范围内实现高功率转换效率。

频率折返（frequency foldback）功能有助于防止启动期间电感电流过冲，热关断功能则提供了可靠的故障容错操作。

在某些对频段敏感的应用中，例如 AM 收音机和 ADSL 应用，MP4462 可通过将频率设置为 4MHz 来避免相关的 EMI 问题。

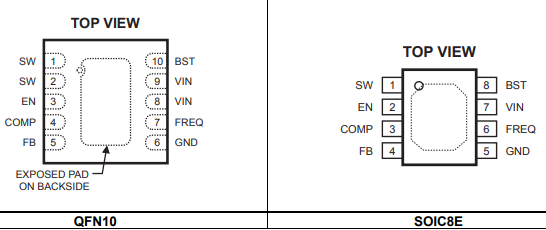

MP4462 提供小型 3×3mm QFN10 和 SOIC8E 封装。

简单从三个方面了解MP4462芯源开关稳压器芯片

二、特征

120μA静态电流

宽3.8V至36V工作输入范围

150mΩ 内部功率MOSFET

高达4MHz的可编程开关频率

陶瓷电容稳定

内部软启动

在没有电流感应电阻器的情况下内部设置电流限制

输出可在0.8V至30V之间调节

提供3x3mm QFN10和SOIC8E封装。

三、应用

高压电源转换

汽车系统

工业电力系统

分布式电力系统

电池供电系统
