HMC757是一款GaAs pHEMT MMIC 1/2瓦功率放大器
2026/1/30 10:04:20
浏览次数:
1

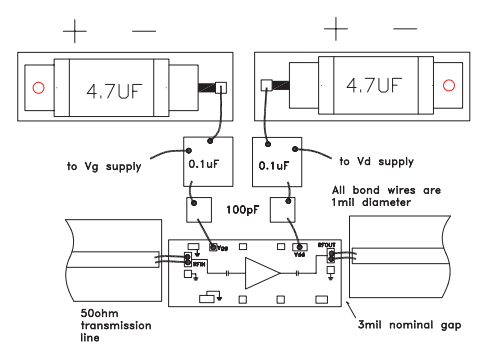

HMC757是一款三级GaAs pHEMT MMIC 1/2瓦功率放大器，工作频率在16至24 GHz之间。HMC757在+7V电源的30%PAE下提供22dB的增益和+30dBm的饱和输出功率。射频输入/输出是直流阻断的，匹配到50欧姆，便于集成到多芯片模块（MCM）中。所有数据都是用50欧姆测试夹具中的芯片采集的，该夹具通过直径0.025毫米（1密耳）、长度0.31毫米（12密耳）的引线键合连接。
具备哪些特征？
饱和输出功率：30%PAE时+30 dBm
高输出IP3:+37 dBm
高增益：22dB
直流电源：+7V@395 mA
50欧姆匹配输入/输出
常见的应用
点对点无线电
点对多点无线电
VSAT
军事与航天
