ST意法半导体LIS2DH加速度传感器的定义分析

2026/2/2 11:38:06

浏览次数: 1

简要说明：LIS2DH是意法半导体（STMicroelectronics）生产的一款MEMS加速度传感器，常用于运动检测、姿态识别、自由落体检测等应用，具有低功耗特性，适合电池供电的便携设备。

LIS2DH是一款超低功耗、高性能的三轴线性加速度计，属于"femto"系列产品，具有数字I²C/SPI串行接口标准输出。

LIS2DH具有动态用户可选的全量程范围±2g/±4g/±8g/±16g，能够以1 Hz至5.3 kHz的输出数据速率测量加速度。

自检功能允许用户在最终应用中检查传感器的功能是否正常。

该器件可配置为由两个独立的惯性唤醒/自由落体事件以及器件本身的位置变化来产生中断信号。

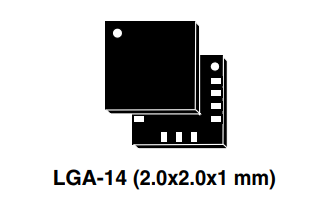

LIS2DH采用小型薄型塑料栅格阵列封装（LGA），并保证在-40°C至+85°C的扩展温度范围内工作。

具备的特征有哪些？

宽电源电压，1.71 V至3.6 V

独立IO电源（1.8V）和电源电压兼容

超低功耗模式功耗低至2µA

±2g/±4g/±8g/±16g动态可选满量程

I²C/SPI数字输出接口

2 用于自由落体和运动检测的独立可编程中断发生器

6D/4D方向检测

“睡眠唤醒”和“返回睡眠”功能

自由落体检测

运动检测

嵌入式温度传感器

嵌入式FIFO

因此常被应用于哪些方面？

运动激活功能

显示方向

摇一摇控制

计步器

游戏和虚拟现实输入设备

影响识别和记录
