应用信息
设计指南
在开始 AD9252 系统的设计和布局之前，建议设计人员熟悉这些指南，其中讨论了特定引脚所需的特殊电路连接和布局要求。
电源和接地建议
为 AD9252 供电时，建议使用两个独立的 1.8V 电源：一个用于模拟部分（AVDD），一个用于数字部分（DRVDD）。如果只有一个电源可用，应先将其连接至 AVDD，然后通过铁氧体磁珠或滤波电感引出，再经去耦电容隔离后为 DRVDD 供电。用户可以使用多种不同的去耦电容来覆盖高频和低频。这些电容应放置在 PCB 的入口点处，并靠近器件，走线长度尽量短。
使用 AD9252 时，单层 PCB 接地平面应已足够。通过适当的去耦以及对 PCB 模拟、数字和时钟部分的合理分区，可以轻松实现最佳性能。
裸露焊盘散热片建议
为实现 AD9252 最佳的电气和热性能，必须将 ADC 底部的裸露焊盘连接到模拟地（AGND）。PCB 上的裸露连续铜平面应与 AD9252 的裸露焊盘（Pin 0）接触。该铜平面应设有多个过孔，以形成尽可能低的电阻热路径，使热量通过 PCB 底部散发。这些过孔应进行填锡或塞孔处理。

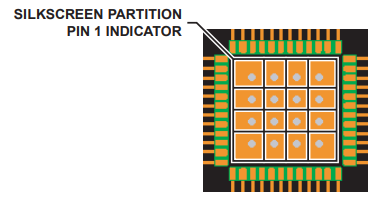

为最大化 ADC 与 PCB 之间的覆盖面积和附着力，可在 PCB 上覆盖丝印层，将连续铜平面分割成若干个均匀的部分。这样在回流焊过程中可在 ADC 与 PCB 之间提供多个连接点，而使用未分割的连续平面则只能保证一个连接点。
