中频(IF)输出

如上图所示,IF放大器具有差分开集电极输出(IF⁺和IF⁻)、一个直流地返回引脚(IFGND)以及一个用于修改内部偏置的引脚(IFBIAS)。IF输出必须在供电电压(VCCIF)下偏置,该电压通过匹配电感L1和L2施加。或者,也可以通过变压器中心抽头对IF输出进行偏置。每个IF输出引脚大约吸收48mA的直流电源电流(总共96mA)。电阻R2用于改善阻抗匹配。
IFGND(引脚16)必须接地,否则放大器不会吸取直流电流。通过电感L3接地可以改善LO-IF和RF-IF的泄漏性能,但除此之外并非必需。L3中的高直流电阻会降低IF放大器的电源电流,从而降低射频性能。

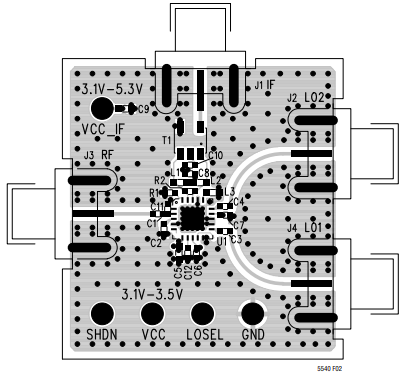

为了获得最佳的单端性能,差分IF输出必须通过外部IF变压器或分立IF巴伦电路进行合并。评估板(可见附图)使用4:1匝比IF变压器进行阻抗变换和差分到单端变换。也可以省去IF变压器,直接驱动差分滤波器或放大器。
在中频频率下,IF输出阻抗可建模为320Ω与2.3pF并联。等效小信号模型(包括键合线电感)如图8所示。与频率相关的差分IF输出阻抗列于表4。该数据以封装引脚为参考(无外部元件),包含IC和封装寄生效应的影响。
附图
