LM5007 0.5A 降压开关转换器具有实现低成本高效率的降压稳压器所需的全部功能。此高电压转换器具有集成型 80V、0.7A N 通道降压开关，可在 9V 至 75V 的输入电压范围内运行。该器件易于实施，采用 8 引脚 VSSOP 封装和热增强型 8 引脚 WSON 封装。
一、布局指南
LM5007 的稳压和过压比较器响应速度非常快，因此会对短时噪声脉冲作出响应。因此，布局考虑对于实现最佳性能至关重要：
最小化由 VIN 和 SW 引脚、续流二极管以及输入陶瓷电容组成的高 di/dt 开关电流环路面积。将输入电容尽可能靠近 LM5007 的 VIN 引脚放置。将续流二极管的阴极靠近 SW 引脚放置，阳极靠近输入电容的回流端放置，如布局示例图 所示。使用 IC 下方的多边形铜皮为 RTN 引脚提供短而直接的连接。
将电感靠近 LM5007 的 SW 引脚放置。最小化 SW 节点铜皮面积，以减少与高 di/dt 相关的辐射噪声。
将 CBST、RCL、RON 和 CVCC 元件尽可能靠近各自相应的引脚放置，从而最小化印刷电路走线中的噪声拾取。
将 VOUT 检测走线远离噪声源（如电感）。将两个反馈电阻靠近 FB 引脚放置，以最小化 FB 走线长度。
在 PCB 的第 2 层放置完整的 GND 平面。
如果 LM5007 转换器在正常工作时的内部功耗产生过高的结温，优化使用 PCB 接地平面可以大大帮助散热。WSON-8 封装底部的裸露焊盘可以焊接到 PCB 的接地平面，该平面应从 IC 下方延伸出来以帮助散热。此外，使用宽 PCB 走线进行电源连接也有助于将热量从 IC 传导出去。合理布置 LM5007 转换器在最终产品中的位置，同时利用任何可用的气流（强制或自然对流），可以帮助降低工作结温。

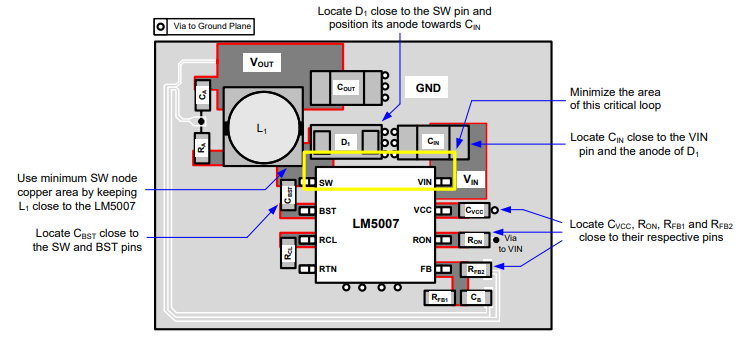

二、布局示例图
