BMI270——针对可穿戴应用进行优化的超低功耗IMU

2026/2/4 10:06:30
浏览次数: 0

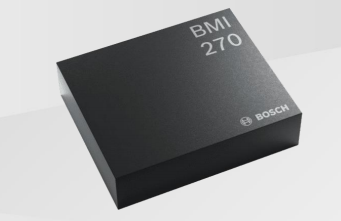

BMI270是一款针对可穿戴应用进行优化的超低功耗IMU。IMU将精确的加速度和角速率测量与智能片上运动触发中断功能相结合。6轴传感器在紧凑的2.5 x 3.0 x 0.8 mm³LGA封装中结合了16位三轴陀螺仪和16位三向加速计。

BMI270——针对可穿戴应用进行优化的超低功耗IMU

BMI270是Bosch Sensortec BMI260 IMU系列的成员，旨在为可穿戴应用提供快速准确的惯性传感。BMI270采用博世经过汽车验证的陀螺仪技术，并配有改进的加速计。

BMI270的显著改进包括但不限于整体加速度计性能，即极低的零g偏移和灵敏度误差、低温漂移、PCB应变的鲁棒性和低噪声密度。BMI270具有使用静止CRT（元件重新修整）功能的自校准陀螺仪，可补偿MEMS典型的焊接漂移，确保焊后灵敏度误差低至±0.4%。

Bosch Sensortec的BMI270包括直观的手势、上下文和活动识别，带有集成的即插即用步数计数器/检测器，针对腕戴式设备的精确步数进行了优化。IMU也非常适合其他类型的可穿戴设备，如可听设备、智能服装、智能鞋、智能眼镜和脚踝带。
