从三个方面简单了解SGM2211低压差线性稳压器

2026/2/4 11:17:56

浏览次数: 0

一、概述

SGM2211 是一款采用 CMOS 技术设计的低噪声、高 PSRR、快速瞬态响应、低压差线性稳压器。它提供 500mA 输出电流能力。工作输入电压范围为 2.7V 至 20V。可调输出电压范围为 1.2V 至 (VIN - VDROP)。

其他功能包括逻辑控制关断模式、短路电流限制和热关断保护。SGM2211 具有自动放电功能，可在禁用状态下快速放电 VOUT。

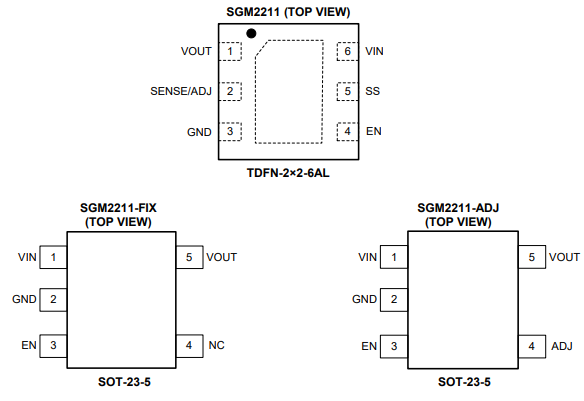

SGM2211 采用绿色 TDFN-2×2-6AL 和 SOT-23-5 封装。它的工作温度范围为 -40℃ 至 +125℃。

从三个方面简单了解SGM2211低压差线性稳压器

二、特征

工作输入电压范围：2.7V 至 20V

固定输出电压：1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V、3.8V、4.2V 和 5.0V

可调输出：1.2V 至 (VIN - VDROP)

（对于 TDFN 封装，输出电压可在初始固定输出电压之上调节）

输出电流：500mA

输出电压精度：25°C 时 ±1%

低静态电流：43μA（典型值）

低压差电压：500mA、VOUT = 5.0V 时为 360mV（典型值）

低噪声：

VOUT = 1.2V 时为 9.3μVRMS

VOUT = 2.8V 时为 11μVRMS

VOUT = 5.0V 时为 14μVRMS

高 PSRR（VIN = VOUT(NOM) + 1V）：

1kHz 时为 100dB（典型值）

10kHz 时为 83dB（典型值）

100kHz 时为 52dB（典型值）

1MHz 时为 55dB（典型值）

电流限制和热保护

优异的负载和电源瞬态响应

带输出自动放电功能

可采用小尺寸陶瓷电容稳定工作

可编程软启动（仅 TDFN 封装）

关断电源电流：1.2μA（典型值）

VOUT > VIN 时反向电流保护

VOUT 对 GND 短路时折返电流限制保护

可编程精密使能

工作温度范围：-40°C 至 +125°C

封装：绿色 TDFN-2×2-6AL 和 SOT-23-5 封装

三、应用

仪器仪表

精密 ADC 和 DAC

工业设备中的精密放大器

低噪声 VCO

射频系统

医疗设备
