AD7606C-18模数转换器的SAR ADC是什么？简单了解！

2026/2/6 10:18:46

浏览次数: 0

AR ADC

AD7606C-18 允许 ADC 以 18 位分辨率精确采集满量程幅度的输入信号。所有八路 SAR ADC 在 CONVST 信号的上升沿同时采样各自的输入。

BUSY 信号指示转换是否正在进行。因此，当 CONVST 信号的上升沿施加时，BUSY 引脚变为高电平，并在整个转换过程结束时转换为低电平。所有八个通道的转换过程结束由 BUSY 信号的下降沿指示。

当 BUSY 信号边沿下降时，下一组转换的采集时间开始。BUSY 信号为高电平时，CONVST 信号的上升沿无效。

BUSY 输出变为低电平后，可通过并行或串行接口从输出寄存器读取新数据。或者，如"转换期间读取"部分所述，在 BUSY 引脚为高电平时，可以读取前一次转换的数据。

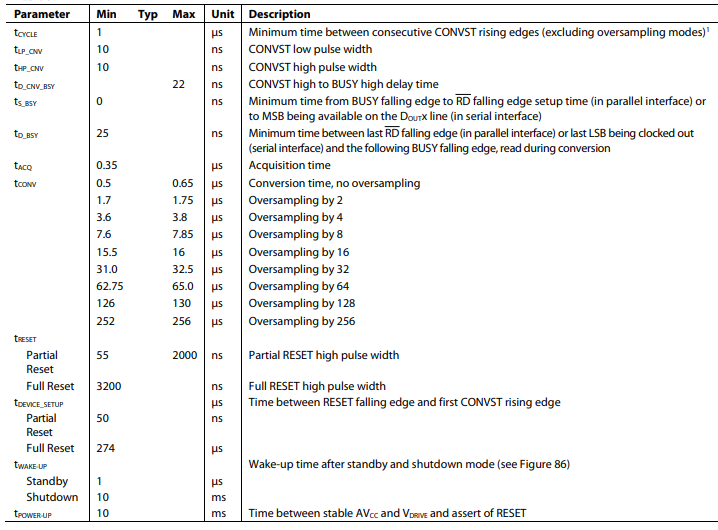

AD7606C-18 包含一个片内振荡器来执行转换。所有 ADC 通道的转换时间为 t_CONV（见下表）。

AD7606C-18模数转换器的SAR ADC是什么？简单了解！

在软件模式下，可以选择通过 CONVST 引脚施加外部时钟。提供低抖动外部时钟可提高大过采样比下的 SNR 性能。

将所有未使用的模拟输入通道连接到 AGND。任何未使用通道的结果仍包含在数据读取中，因为所有通道始终被转换。
